Aalborg EH-S | Alfa Laval

Aalborg EH-S

Aalborg EH-S (이전의 VESTA ™ EH-S)는 전기 열교환기를 통한 흐름으로 증기 생산에 이상적입니다.

electric heat exchanger

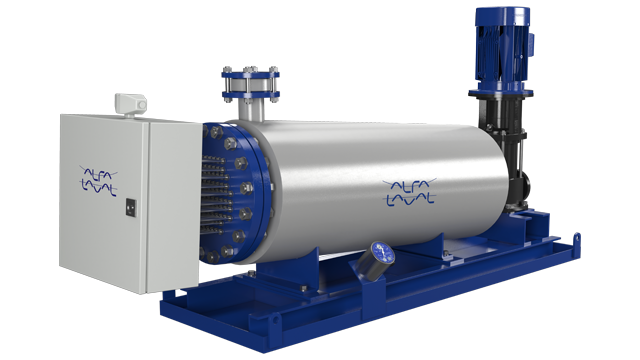

Aalborg EH-S는 수평으로 설치되며 제어 캐비닛과 사전 장착된 펌프, 안전 밸브 및 역류 방지 밸브를 갖춘 완전한 장치로 설치 준비가 완료됩니다.

보조 증기 보일러에 연결된 Aalborg EH-S 히터는 당나귀 보일러로 교체 또는 작동하는 일부 선박 유형 및 MGO 작동을 위한 보일러 변환의 대안입니다. Aalborg EH-S 히터는 유럽 표준을 준수하며 분류 기관의 승인을 쉽게 받도록 설계되었습니다.

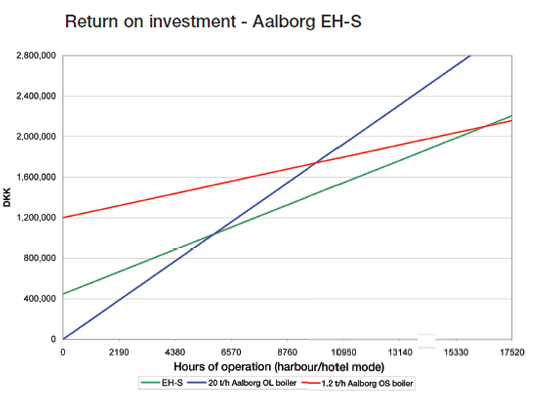

특정 선박 유형의 경우, 히터를 통한 Aalborg EH-S 전기 흐름 설치는 소위 항구 / 호텔 모드에 이상적인 옵션 일 수 있습니다. 투자 수익률은 실제 사양 및 운영 조건에 따라 아래에 나와 있습니다. 의 곡선 다이어그램은 20 t / h 보일러 플랜트 및 이코노마이저를 갖춘 47,000 DWT 제품 캐리어의 일반적인 투자 및 운영 비용을 나타냅니다.

EH-S diagram

"EH-S"라인은 일반적으로 항만 / 호텔 모드에 충분한 것으로 간주되는 증기 생산이 약 300kg / h 인 젠셋 작동식 전기 히터 타입 Aalborg EH-S를 나타냅니다. "Aalborg OS"라인은 연료 유 소비량이 30 kg / h 인 1.2 t / h 보일러에 대한 투자 및 운영 비용을 나타냅니다. "Aalborg-OL"라인은 약 80kg / h의 연료 오일 소비량을 가진 기존의 20t / h 보일러의 운영 비용을 나타냅니다. 이것은 기존 설비이므로 투자 비용은 고려되지 않습니다.

모든 곡선에서 연료 유 비용은 톤당 350 달러 (2009 년 10 월)의 시가를 기준으로한다. 유지 보수 등과 같은 운영 비용은 곡선에서 고려되지 않습니다. 직접 투자 및 운영 비용 이외에도 많은 간접 비용 및 절감 비용도 고려해야 합니다. 그중에는 약 1:10의 턴 다운 비율로 작동을 피할 경우 석유 연소 보일러 설비의 수명 연장 및 구성품 유지 보수 감소 등이 있습니다. 또한 Aalborg EH-S 히터 또는 Aalborg OS 보일러에 대한 투자는 기존 보일러 설비에 100 % 중복 증기 시스템을 추가합니다.

Design data

  • Design pressure: 16 bar(G)
  • Design temperature: 204°C
  • Flanges: DIN86030, EN1092-1, JIS, PN16
  • Mounting style: Horizontally
  • Surface loads: 10.5 W/cm²

Suitable ship types

The typical type of vessels for the use of electric operated steam are:

  • Product carrier
  • Container vessels

Common for these type of vessels are that they often only have a large oil-fired boiler and an exhaust gas boiler installed and have frequent and short harbour visits

사용 방법

열부하 용량 범위는 최대 270kW이며 설계 조건은 최대 16bar (g) 및 204ºC입니다. Aalborg EH-S는 수평으로 설치되며 제어 캐비닛과 사전 장착된 펌프, 안전 밸브 및 역류 방지 밸브를 갖춘 완벽한 장치로 설치 준비가 완료되었습니다.





Connected to the auxiliary steam boiler, the Aalborg EH-S can replace or act as a donkey boiler for certain ship types. Moreover, it is an alternative to conversion of boilers for MGO operation. The Aalborg EH-S complies with European standards and is designed for easy approval by the classification societies.

All dimensions are a guideline only. Dimension drawing will be produced upon request.
