Aalborg EH-U

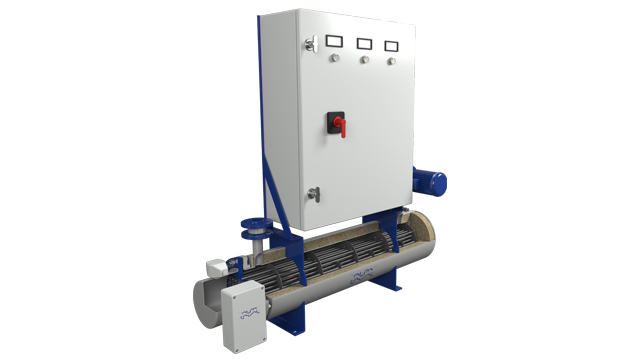

Aalborg EH-U는 관통형 전기 히터 장치로 엔진 재킷 냉각수 가열에 이상적입니다.

jacket cooling water

Type

전기 흐름 히터. 단일 패스 구성. 수평으로 장착 할 수 있습니다. 가열 표면에 특별히 설계된 배플 플레이트를 사용하여 매우 작고 효율적인 히터입니다.

Size

Aalborg EH-U (이전의 VESTA ™ EH-U) 예열기 시리즈 히터는 Ø168.3 mm ~ Ø219.1 mm 쉘 범위입니다. 가열 요소 길이는 1,000 mm ~ 1,200 mm (전체 길이 1,253 mm ~ 1,453 mm)입니다. DIN 86030 또는 JIS 16K에 따른 노즐은 고객의 개별 요구 사항에 맞게 조정됩니다.

Capacity

열부하 범위는 19 kW ~ 108 kW이며 표면 부하는 8.0 ~ 10.0 W / cm2입니다. 모든 중간 디자인은 표준 범위에서 사용할 수 있습니다. EH-U 계열은 180-690V AC / DC 용으로 설계되었습니다. 발열체는 고객의 특정 전원에 맞게 제조됩니다. 설계 압력은 10 bar (g)입니다. 설계 온도는 95 ℃입니다.

Materials

AISI 316L의 탄소강 쉘 및 스테인레스 스틸 발열체.

Fluids

재킷 냉각수.

Aplications

Aalborg EH-U 시리즈 예열기는 재킷 냉각수의 가열에 사용됩니다.

Equipment

예열기는 작동 준비가 완료된 펌프, 제어 캐비닛, 안전 밸브 및 역류 방지 밸브가 있는 완전한 장치로 제공됩니다.

Approvals

Aalborg EH-U 시리즈는 대부분의 요구 사항을 준수합니다.

Delivery

Alfa Laval Aalborg는 FCA Aalborg를 기준으로 주문 접수 후 4-6 주 이내에 모든 Aalborg EH-U 시리즈 열교환기를 공급할 수 있습니다.

Warranty

Alfa Laval Aalborg는 열교환기에 12 개월의 작동 보증을 제공합니다. 최대 보증 기간은 배송일로부터 18 개월입니다.

Features and benefits

  • Electrical flow-through preheater, horizontal installation
  • Designed for marine applications
  • Flexible design with customization facilities, adaptable to all applications

Design data

  • Heater capacity range:19 - 108 kW
  • Surface load: 8.0 - 10.0 W/cm2
  • Shell diameters (mm): Ø 168.3 - 219.1
  • Heater lengths (mm):1,000 - 1,200 (alt. 1,500)
  • Design pressure: up to 10 bar(g)
  • Design temperature:95 ºC
  • Materials: Tubes: AISI 316L stainless steel
    Shell: carbon steel

사용 방법

Aalborg EH-U는 관통형 전기 히터 장치로 엔진 재킷 냉각수 가열에 이상적입니다. 예열기의 열부하 용량은 15 ~ 270kW이며 표준 설계 값은 10bar (g)와 95 ° C입니다.

Aalborg EH-U는 수평으로 설치되며 사전 장착 된 펌프, 제어 캐비닛, 안전 밸브 및 역류 방지 밸브를 갖춘 완전한 장치로 제공되며 설치 준비가 완료됩니다.

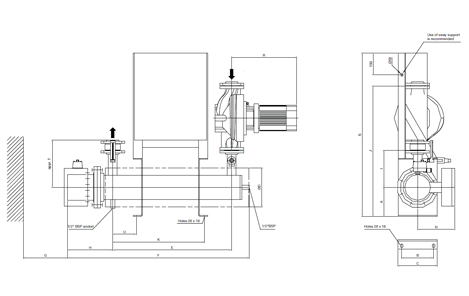

All dimensions are a guideline only. Dimension drawing will be produced upon request.
