Aalborg MX

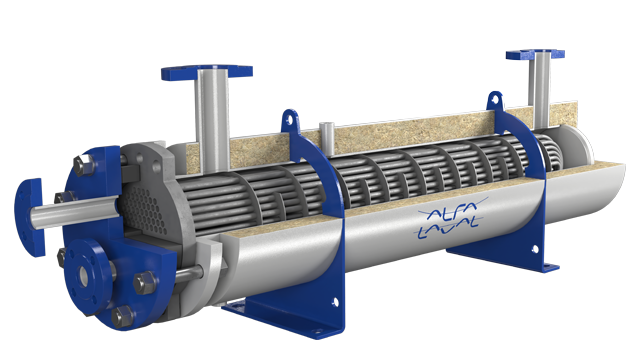

Aalborg MX는 오일 또는 물 가열에 이상적인 U- 튜브가 있는 소형 쉘-튜브 열교환기 입니다. 열교환기는 열매체로 증기 또는 열 오일을 사용합니다.

compact shell and tube heat exchanger

Type

작은 직경의 헤어핀 튜브를 갖는 쉘 및 튜브 열교환기; 1/2 패스 또는 1/4 패스 표준 구성. 인서트 / 침수 열교환기로도 사용 가능합니다.

Size

Aalborg MX (이전의 VESTA ™ MX) 시리즈는 Ø100 mm ~ Ø400 mm shell 범위입니다. 600 mm에서 2,000 mm까지의 직선 튜브 길이 (전체 길이 980-2,700 mm). 표준 튜브는 Ø10x1 mm이지만 다른 유형도 가능합니다. 배플 및 노즐 (DIN 86030 또는 JIS 16K)은 고객의 개별 요구 사항 및 허용 가능한 압력 강하에 맞춰져 있습니다.

Capacity

가열 표면은 0.5 m2 내지 64 m2의 범위이고; 열부하 범위는 10kW에서 최대. 2MW. 모든 중간 디자인은 표준 범위에서 사용할 수 있습니다. 2MW 이상의 설계는 요청시 수행되거나 다른 Aalborg Industries 제품으로 대체됩니다. 설계 압력은 16/16 또는 30/19 bar (g)이며 설계 온도 쉘 / 튜브는 160/204 ºC 또는 195/212 ° C입니다.

Fluids

가열 매체 : 물, 증기, 열 오일. 가열 매체 : 증기, 담수 또는 처리 수, 열유, 윤활유, 중유, 엔진 냉각수, 식품 가공 액, 산.

Applications

Aalborg MX 시리즈 열교환기는 전통적으로 선박 설비에서 오일 및 워터 히터로 사용되어 왔으며 입증된 비용 효율적인 설계 덕분에 다양한 산업 응용 분야에서도 사용되었습니다. 기본적으로 Aalborg MX 시리즈는 거의 모든 응용 분야에 맞게 사용자 정의 할 수있는 매우 다양한 디자인입니다.

Equipment

표준 쉘에는 안전 밸브, 배출 밸브, 온도 센서 또는 압력 게이지의 장착을 위한 3 개의 1/2 인치 소켓이 장착되어 있습니다. 컨트롤 밸브 및 추가 센서 (정수압 또는 전기 온도 센서) 장착을 위한 표준 배출 튜브도 제공됩니다. 스팀을 가열에 사용하는 경우 표준 스팀 트랩이 요청시 배송에 포함됩니다.

Approvals

Aalborg MX 시리즈는 ABS, BV, CCS, DNV, GL, KR, LRS, MRS, NK 및 다양한 스칸디나비아 산업 당국 (Arbejdstilsynet / Denmark, SAQ / Sweden 및 TTK / Finland)의 승인을 받았습니다.

Delivery

Alfa Laval Aalborg는 주문 후 FCA Aalborg를 기준으로 6 주 이내에 Aalborg MX 시리즈 열교환기를 공급할 수 있습니다. 표준 유형의 경우 며칠 내에 배송

Warranty

Alfa Laval Aalborg는 열교환기에 12 개월의 작동 보증을 제공합니다. 최대 보증 기간은 배송일로부터 18 개월 입니다.

Features and benefits

  • Shell and tube design with small diameter U-tubes
  • Marine and industrial applications with fluids such as steam, fresh or treated water, thermal oil, lubrication oil, heavy fuel oil, engine coolant, food processing fluids, acids
  • Flexible design with customization facilities, adaptable to all applications

Design Data

  • Heater capacity range: 10 - 5,000 kW
  • Shell diameters/lengths: Ø100 - 400/660 - 2,700 mm
  • Design pressure shell/tube: up to 30/16 bar (g)
  • Design temperature shell/tube: up to 195/212 ºC
  • Materials: Tubes: carbon steel
    Shell: carbon steel

사용 방법

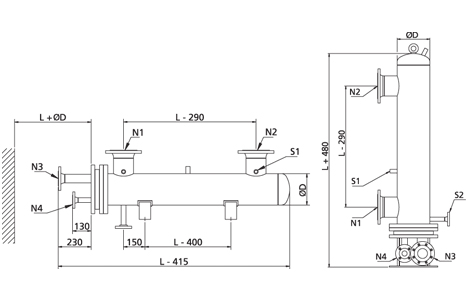

All dimensions are a guideline only. Dimension drawing will be produced upon request.



Mechanical and electronic regulation equipment for Aalborg MX steam and thermal oil heat exchangers

기계, 전자적 분해능에 대한 정보는 문서를 통해 알아보십시오.

Aalborg MX 열교환기의 조절 시스템은 응용 분야에 따라 크기가 정해진 여러 구성 요소로 제공되며 증기 또는 열 오일 작동에 적용됩니다.

제어 시스템은 가열 매체의 배출구에 센서가 있고 밸브를 작동시키는 온도 조절 장치로 설계되었습니다. 원하는 출구 온도는 온도 조절 장치에서 설정됩니다. 유량의 변동은 측정된 온도의 변화와 온도 조절기에 대한 신호로 결과적으로 스팀 밸브 또는 열 오일 유량을 열거 나 닫습니다.

이 시스템은 매우 안정적이며 온도를 항상 일정하게 유지해야 하는 경우에 사용됩니다. 안정적인 작동을 보장하기 위해 밸브 모터용 냉각 장치가 포함되어 있습니다.
