Cetetube

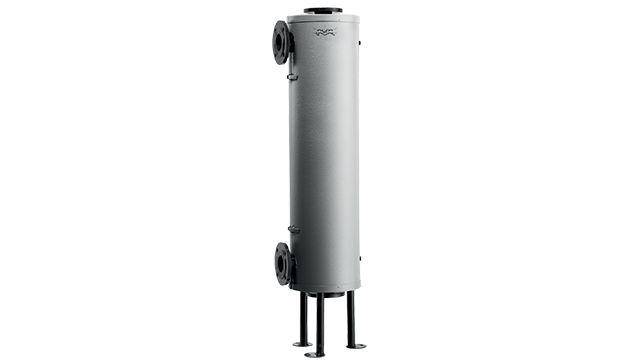

세테 튜브 (Cetetube)는 탄소강 쉘 내부에 나선형으로 꼬인 핀형 구리 튜브 다발로 구성된 다양한 수직 관형 열교환기입니다.

cetetube-cetecoil 640x360 dotcom

Cetetube는 다양한 작동 조건에 사용할 수 있으며 모두 난방, 환기 및 온수 시스템에 사용할 수 있습니다.

Cetetube는 크기가 460에서 3500 사이의 7 가지 크기로 제조됩니다. 모든 크기는 대부분의 작동 조건에 맞게 세 가지 다른 열 길이로 제조됩니다.

열교환기는 튜브 내부와 외부 모두에서 난류가 발생하도록 설계되었습니다. 난류 유동은 열 교환 관점에서 유리하고 열 교환기 표면을 오염시킬 위험을 최소화하기 위해 열 교환기를 자체 세척합니다.

사용 방법

Cetetube 코일은 핀 구리 튜브로 구성되며 열에 최적화되어 있습니다. 핀 튜브는 열 교환 기술의 현대적인 작동 조건에 맞는 흐름 영역을 제공하도록 설계되었습니다. 핀으로 인해 튜브의 외부 열 전달 영역이 몇 배 더 큽니다.

핀은 또한 코일의 안정성을 보장하기 위해 튜브 열 사이에 별개의 스페이서로서 기능합니다. 생산의 안정성과 반복성으로 인해 모든 Cetetube 열교환기는 지정된 출력을 유지합니다.

Cetetube는 양쪽에서 동일한 압력과 온도로 설계되었습니다. 동일한 열교환기 유형을 다양한 작동 조건에 사용할 수 있으며 모두 난방, 환기 및 온수 시스템에 사용할 수 있습니다. 열교환기의 열전달 용량을 최대로 사용하기 위해 더 높은 유량이 쉘 쪽으로 이동합니다. 그러나 가정용 온수의 경우 수돗물 흐름이 항상 코일쪽에 연결되어 있어야 합니다.

최대 작동 압력은 쉘 측에서 1.6 MPa (게이지), 튜브 측에서 2.5 MPa (게이지)입니다. 해당 최대 작동 온도는 쉘 측에서 150 ° C이고 튜브 측에서 160 ° C입니다.
