Pharma-line

Alfa Laval Pharma-line은 제약 및 생명 공학 산업을 위한 고품질 튜브형 열교환기입니다. 누출 방지 설계와 매끄러운 표면 처리로 오염을 방지하고 WFI(Water-for-Injection), PW(Heating and Cool Purified Water) 및 제품 가열/냉각과 같은 응용 분야에서 가장 엄격한 위생 조건에 이상적입니다. Shell and tube 열교환기는 바닥, 벽 또는 천장에 장착할 수 있으며 USP 및 cGMP 요구 사항을 준수합니다.

제약 분야에서 수십 년간의 경험을 구현한 우수한 소재 및 위생 설계

  • 이중 튜브 시트(DTS)는 교차 오염의 위험을 방지합니다.
  • 열팽창을 수용하는 U형 튜브로 인한 균열 및 열 피로에 대한 위험이 매우 낮음
  • 완전 배수 가능한 열교환기, 사각 지대 없음, 이음매가 없고 매끄러우면서도 균열이 없는 디자인, 최대 0.5μm 표면 거칠기
  • 받침대 및 장착 옵션의 스마트하면서도 유연한 디자인으로 완벽하게 사용자 정의 가능
  • 소형 디자인 - 위생용 열교환기의 길이를 반으로 줄여주는 U-튜브

Pharma-line Shell and tube 열교환기는 최대 10 bar의 압력과 150°C의 작동 온도에서 동작하도록 설계되었습니다. 배수 및 세척이 쉽고 누출 감지 기능이 있습니다. 이는 제품 측면에서 완전히 배수 가능하며 데드 스팟이 없고 유틸리티 측면에서 배출 및 배수 가능성이 있습니다. 또한 위생 열교환기에는 고품질의 문서 패키지가 표준으로 제공됩니다.

Pharma-line 열교환기 범위

Pharma-line은 두 가지 제품군으로 제공됩니다. 두 라인은 표준 범위의 U-튜브 설계 Pharma-line으로 구성됩니다.

 Pharma-line S

  • 적용 분야에 따라 300 l/h ~ 약 16000 l/h 범위의 용량을 갖춘 21개의 표준 모델이 있는 표준화 된 시리즈입니다.
  • PED 인증
  • TSG 승인(중국 안전 기술 규정에 따라)을 제공할 수 있습니다.
  • 성능 최적화를 위해 미리 정의된 표준 연결 및 치수
  • 단열 유무에 관계없이 사용할 수 있습니다.



   Pharma-line

  • 응용 분야에 따라 300 l/h ~ 약 44,000 l/h의 용량 범위를 갖춘 27개의 표준 모델로 제공되는 프리미엄 사양입니다.
  • 요청시 멀티 패스와 같은 맞춤형 튜브형 열교환기 설계
  • 몇 가지 연결 옵션 사용 가능
  • PED, ASME(U-스탬프가 옵션으로 제공됨)에 따라 설계 가능
  • 필요에 따라 TSG 승인(중국 안전 기술 규정에 따라)을 제공 가능

사용 방법

.

Pharma-line의 이중 튜브 시트 디자인은 제품이 서비스(가열 또는 냉각) 매체와 혼합되는 위험을 없애줍니다. 제품 매체는 완벽한 튜브 다발을 통해 흐르고 서비스 매체는 튜브 주변의 횡방향으로 흐릅니다. 만에 하나 누설이 발생하면, 누설된 유체를 쉽게 시각적으로 파악할 수 있습니다. 리프팅 및 장착 장치는 쉽게 설치할 수 있도록 장치에 용접됩니다.

맞춤 추천

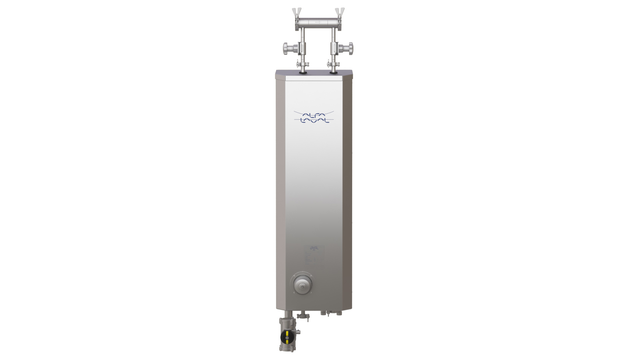

Pharma X
