Niagara Wet Surface Air Coolers

Alfa Laval Niagara Wet Surface Air Cooler(WSAC®)는 고성능, 저비용, 컴팩트한 크기 및 안정적인 작동을 결합한 맞춤형 폐쇄 루프 냉각/응축 시스템입니다. 견고한 설계와 높은 효율성으로 유명한 Alfa Laval Niagara WSAC는 많은 산업 분야에서 사용되고 있습니다. 낮은 물 소비량 및 높은 냉각 용량으로 공정 개선에 저온이 요구되는 분야에 널리 보급되고 있습니다.

Alfa Laval Niagara WSAC modular 640x360

장점

  • 증발 냉각으로 최저 프로세스 유체 출구 온도 확보
  • 최소한의 물 소비 - 냉각수가 재순환 가능하며 보충수를 낮은 품질로 사용 가능
  • 낮은 에너지 소비
  • 컴팩트한 크기와 가장 낮은 라이프 사이클 비용
  • 잘 입증된 기술과 긴 서비스 수명

Alfa Laval Niagara WSAC 시스템은 주문형 설계 폐쇄 루프 냉각 및 응축 시스템입니다. 알파라발의 WetSurface 기술 덕분에 이 장치는 소형 장치에서 최대한의 냉각을 제공하며 최소한의 물과 전력을 사용합니다. 견고하고 단순한 설계로 안정된 열 성능과 낮은 유지 보수 요구 사항을 제공합니다. Alfa Laval Niagara WSAC는 폐쇄 루프 시스템으로 오염 물질이 프로세스 스트림에 유입될 위험이 없습니다. 당사의 WSAC 시스템은 부식성 매질에도 견딜 수 있도록 여러 가지 프로세스 스트림을 병렬로 또는 건식 냉각 및 습식 냉각 모드로 실행할 수있는 기능과 같이 사용자의 요구 사항에 맞게 완벽하게 사용자 정의할 수 있습니다.



지속 가능한 성능

고객의 냉각 프로세스를 최적화하는 것이 비즈니스 및 환경 측면에서 지속 가능성을 향상시키는 직접적인 방법입니다. 적절한 장비를 사용하면 냉각 성능과 에너지 효율을 극대화하는 동시에 물 소비 및 서비스 비용을 낮게 유지할 수 있습니다. 브로셔를 통해 냉각 작업을 개선하는 방법을 알아보십시오.

WSAC closeup 640x360
.

Alfa Laval 전문가 소개

Full cooling capacity cooling systems all year round

The sustainable alternative to cooling tower systems & air coolers

완전 맞춤형

내구성이 우수한 장비

Alfa Laval Niagara WSAC는 대형 공업 요구 사항 및 표준을 충족하도록 설계되었습니다. 최대 2500psi의 압력을 견딜 수 있으며 ASME, TEMA, PED 및 API 사양을 충족하도록 설계되었습니다. 공정 스트림과 접촉하는 모든 재료는 필요한 경우 전체 ASME 재료 인증을 받을 수 있습니다. 이 장치는 내화성이 있으며 Ex 환경에서 사용하도록 제작할 수 있습니다.

튜브는 직선형 또는 S자 모양일 수 있습니다. 직선 튜브는 오염 공정 매질 및 압력 강하가 필요한 경우 선호됩니다. 배관 가동시 장비를 유지 보수할 수 있도록 배관 배치 및 밸브 조정이 가능합니다.

표준으로 모든 부품은 내식성이 우수한 용융 아연 도금강으로 만들어집니다. 부식성 매질이 있는 사용 용도의 경우, 튜브 번들은 다양한 재질, 예를 들어 다양한 등급의 스테인레스 스틸, 수퍼 듀플렉스 및 티타늄으로 납품할 수 있습니다.

주문형 설계 시스템

모든 Alfa Laval Niagara WSAC 시스템은 원래 용도의 정확한 요구 사항에 맞게 독특하고 맞춤 설계되었습니다. 여기에는 입구 및 출구 온도, 주변 조건, 유속, 부식성 매질의 존재, 필요한 압력 강하 등이 포함됩니다.

유지 보수를에 필요한 가동 중지 시간을 최소화하거나 제거하기 위해 장치에 중복 기능을 내장할 수 있습니다. 여기에는 예비 팬, 스프레이 펌프 및 튜브 번들과 같은 구성 요소가 포함될 수 있습니다. 이 장치는 몇 가지 개별 공정 스트림을 독립적으로 냉각하도록 설계될 수도 있습니다.

소형부터 대형까지

WSAC 시스템은 소형 패키지 장치에서 대규모 현장 설치 시스템에 이르기까지 모든 크기로 제공됩니다.

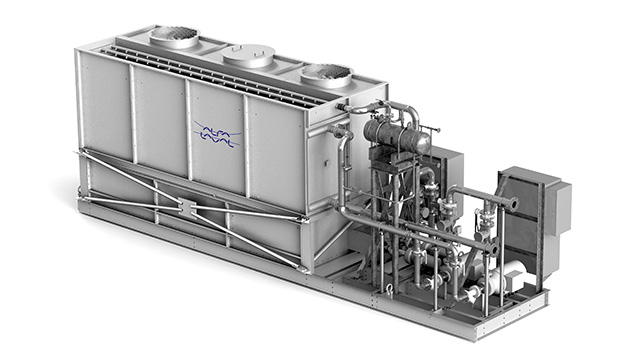

패키지 시스템

Alfa Laval Niagara WSAC packaged systems

패키지 시스템은 제어 캐비닛을 갖춘 스키드, 사전 배관 및 사전 배선 장치입니다. 공장에서 테스트한 이 플러그 앤 플레이 장치는 빠르고 쉬운 설치를 보장하고 관련 설치 비용을 낮게 유지합니다.

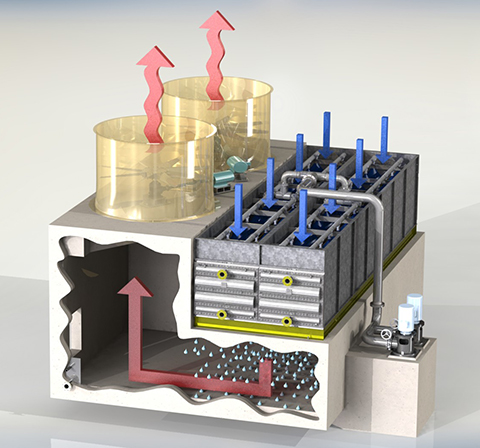

모듈형 시스템

Alfa Laval Niagara WSAC modular systems

당사의 모듈형 시스템은 냉각 용량을 간단하고 효율적으로 확장해야 하는 경우 이상적입니다. 이 중형 크기의 WSAC는 헤비 게이지강으로 만든 케이싱으로 되어 있으며 현장에서 쉽게 조립되는 사전 제작된 모듈로 납품됩니다.

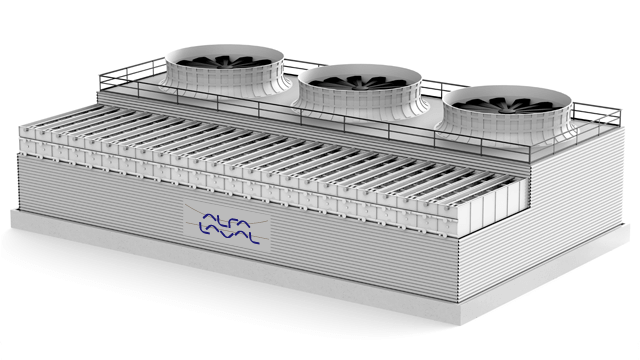

현장 설치형 WSAC 시스템

Alfa Laval Niagara WSAC field erected system

당사의 최대 시스템은 현장 설치형입니다. 용기는 콘크리트로 만들어지며 상부 구조물은 섬유 강화 플라스틱(FRP) 또는 콘크리트로 제작할 수 있습니다. 현장 설치형 시스템은 사용자 정의 설계된 튜브 번들로 구성되어 있어 시스템 수명 기간 동안 최적의 유지 보수성을 제공합니다. 현장 설치형 WSAC 시스템은 대용량 냉각/응축이 필요한 경우 가장 낮은 총 소유 비용을 제공합니다.

다른 기술과의 비교

WSAC 시스템은 다른 기술에 비해 가장 저온의 공정 출구 온도를 제공합니다. 다른 WSAC 장점은 다음 표에 나와 있습니다.

이 예에서 공기 온도는 다음과 같습니다.
건구 T = 37.7°C(100°F)
습구 T = 26.1°C(79°F)



  WSAC(Wet Surface Air Cooler) 냉각탑과 열교환기 기존 공냉 열교환기(건조)
실제 접근 온도 5.6°C(10°F) 총 8.3°C(15°F), CT의 경우 5.6°C(10°F) 및 열교환기의 경우 2.7°C(5°F) 8.3°C(15°F)
최저 공정 온도 31.7°C(89°F) 34.4°C(94°F) 46.1°C(115°F)
용수 소비량 낮음-중간 높음 해당 사항 없음
전기 소비량 낮음 중간 높음
공간 요구 사항 소형 중대형 대형
총 시스템 비용 낮음-중간 중간 중간-높음
관리 낮음-중간 중간-높음 낮음



사용 방법

.

Niagara WSAC working principle

Alfa Laval Niagara Alfa Laval Niagara WSAC는 액체 및 가스 냉각 및 응축 작업에 사용할 수 있습니다.

WSAC 시스템에 사용되는 WetSurface 기술은 증발식 냉각을 기반으로합니다. 고열 처리 매질은 물로 뿌려지는 주요 표면 튜브 다발을 통과해 흐릅니다. 열은 물을 증발시키고 증기는 찬 공기를 튜브 위로 끌어 당기는 팬에 의해 제거됩니다.

증발하지 않는 물은 용기에 모아 분사수로 재사용됩니다. 같은 냉각수는 수질에 따라 6-10회 재사용할 수 있습니다.

다음으로, 공기/수증기 흐름은 180° 회전하게 되어 유리수 물방울을 효과적으로 제거하고 드리프트를 최소화합니다.

Alfa Laval Niagara WSAC는 폐쇄 루프 시스템으로 오염 물질이 프로세스 스트림에 유입될 위험이 없습니다.

온도 제한

액체 냉각의 경우 최대 입구 온도는 82°C(180°F)입니다.

단상 기체 냉각의 경우 최대 입구 온도는 232°C(450°F)입니다.

증기 응축의 경우 최대 입구 온도는 82°C(180°F)입니다.

.

품질이 좋지 않은 물 재사용

Alfa Laval Niagara WSAC 냉각 시스템이 어떻게 다양한 산업 분야의 냉각량을 증가시키면서 품질이 나쁜 물의 재사용을 통해 담수 소비를 감소시키는지 확인하십시오.

water splash 640x360

냉각 용량 증대

Alfa Laval Niagara WSAC이 냉각탑의 배출을 재활용하여 기존 발전소의 냉각 용량을 향상시키고 담수 소비를 줄이는 방법을 알아보십시오.

Icy winter landscape 640x360

효율적인 병목 현상 해결

Alfa Laval Niagara WSAC로 냉각 용량을 향상시켜 미국 중류 가스 회사가 생산량을 25-30% 증가시킨 방법을 알아보십시오. 투자 회수 기간은 1년 미만이었습니다.

gas production pipes and facility 640x360
.

고유한 기능

WetSurface

최대 냉각 효율 및 최소한의 출력 온도.

더 알아보기

FlexWater

WSAC는 배출수와 같은 저품질의 재생수로도 작동할 수 있습니다.

더 알아보기

HybridCool

습구 및 건구 냉각을 결합하여 물 소비를 최소화합니다.

더 알아보기

.
