Vortex DRS

안전하고 유동성 있는 이수 첨가제 회수 방법

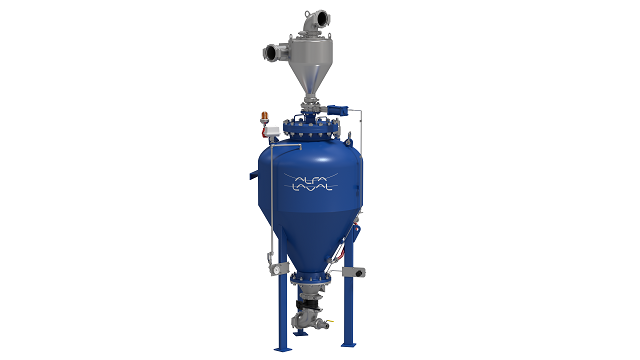

Alfa Laval Vortex DRS (Dust Recovery System) product image

다량으로 사용되는 시멘트 및 중정석과 같은 드릴링 이수 첨가제는 종종 공기를 사용해 드라이 벌크 형태로 해양 굴착장치 및 규모가 더 큰 지상 굴착장치로 이송됩니다. 이러한 처리 방법은 석유 회사, 굴착 하도급업체 및 서비스 기업에게 시간 및 안전성의 혜택을 제공하지만 많은 폐기물을 야기할 수 있습니다. 산업 연구에서는 공압식으로 처리되는 15%의 많은 벌크 생산물이 분진 형태로 환경에 누출될 수 있음이 나타났습니다. 이러한 분진 대부분이 충진 과정에서 벌크 저장 사일로 또는 PD 탱크의 통풍관에서 발생합니다. 이 제품 폐기물은 기업에 수천 달러의 비용을 야기하며 잠재적인 건강, 안전, 환경상의 문제를 안고 있습니다. 또한 정부 환경 규정에 어긋나는 것입니다.

Alfa Laval Vortex DRS(분진 회수 시스템)는 수동적인 생산물 회수를 통해 공압 이송 중에 먼지 형태로 환경에 배출되는 폐기물의 양을 크게 제한하는 안전하고 적용 가능한 방법을 제공합니다.

기본 장비

Alfa Laval Vortex DRS는 80 PSI 압력 정격 회수 용기 상단에 장착된 1개 또는 2개의 20” Spintop® Air Cyclones로 구성됩니다. 공압으로 제어되는 4” 슬라이드 게이트 밸브가 각 공기 분급기의 하단 배출구와 용기 상단의 4”포트 사이에 있습니다. 이 슬라이드 게이트 밸브는 수집된 생산물을 압박하여 벌크 저장 사일로로 이송하기 위해 수집 용기를 밀폐하는 데 사용합니다. 깜박이는 표시등이 포함된 진동 로드형 수위 탐지기를 사용해 수집 탱크가 가득찬 시기를 표시합니다. 외부에 설치된 플루이다이저 헤드가 특허 받은 V-Slide® 장치와 함께 수집 하단 배출구에 장착되어 건조 생성물의 가교 및 래트 홀링(rat-holing)을 방지하고 Vortex 공기 이덕터가 수집된 생성물을 쉽게 인출하도록 돕습니다.

추가 장비

• 플루이다이저용 공기 압축기

• 공기 이덕터용 송풍기 또는 압축기

Benefits

  • Simple, robust design, no moving parts
  • Effectively captures dust without filters or motors
  • Recovers fluid additive dust for transfer back to usable storage
  • Low maintenance
  • Highly customizable to fit specific rig applications

사용 방법

벌크 이수 첨가제는 일반적으로 보트에 있는 PD 탱크 내부에서 해양 굴착 장치로, 유조 트럭에서 대형 지상 굴착 장치로 이송됩니다. 굴착 장소에서 이수 첨가제가 대량 벌크 저장 사일로 또는 굴착 장치의 PD 탱크로 공압적으로 이송됩니다. 분말형 첨가제가 회수 저장 용기 또는 PD 탱크에 수집되며 벌크 분말을 용기로 밀어낸 공기가 장치로 통풍됩니다. 2차 회수 용기 상단에 장착된 1개 또는 2개의 Spintop® Air Cyclones로 구성되며, 통풍된 공기와 함께 운반된 분진이 대기에 퍼지도록 하는 대신 이를 수동으로 포착합니다. 분진 수집 용기에 포착된 생성물은 폐기되거나 필터 카트리지 내부에 모이는 대신 1차 저장 용기로 다시 이송되어 활성 이수 시스템에 혼합됩니다.
