VVC – Mechanical vacuum vapour compression

알파라발 증류 장비는 발전소, 석유 및 가스 해양 플랫폼, 식품 생산과 같은 산업에서 사용하기 위해 해수 및 기수를 고순도 담수로 변환합니다.

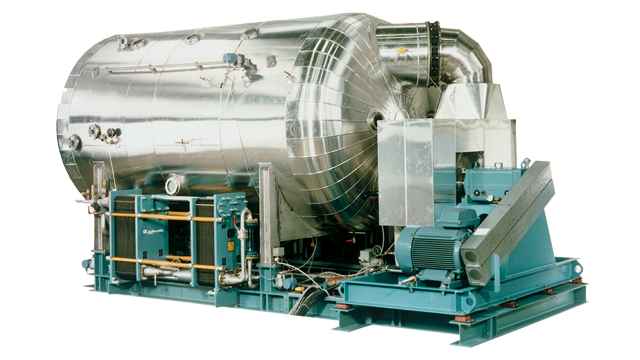

vvc 640x360

Meeting future demands

알파라발은 고염수의 담수화를 위한 가장 신뢰할 수 있는 공정으로 입증된 두 가지 개념을 개발했습니다. 첫 번째 개념은 다중 효과 프로세스를 기반으로 하며, 이는 저비용 또는 자유 열 에너지를 이용할 수 있는 경우 열 구동 방식으로 적용 할 수 있습니다. 두 번째 개념은 기계식 진공 증기 압축 공정을 기반으로 하며, 매우 효율적이고 강력합니다.

알파라발은 광범위한 경험과 노하우를 바탕으로 담수화 장비의 공정과 설계를 개선하기 위해 끊임없이 노력하고 있습니다. 결과적으로 알파라발 플레이트 타입 담수화 장치는 오늘날 시장에서 가장 강력하고 신뢰할 수 있으며 작동 및 유지 보수가 용이합니다.



Features and benefits

VVC offers high fresh water capacity with small installation footprint and low weight which is of high importance for easy installation and when space is limited.

The VVC design offers more features and benefits, for example:

  • Titanium plate type evaporators for long lifetime without corrosion
  • Full access to evaporator heat transfer surfaces
  • 100% performance recovery after cleaning
  • Lowest total water production costs with mechanical Vacuum Vapour Compressor
  • Highest availability
  • Simple and full automatic operation & easy maintenance
  • High quality distillate for boiler feed, process water and potable water

Pioneer within desalination

Alfa Laval has supplied desalination units since the 1950s and today is one of the leading companies in the desalination business with more than 45 years experience and over 30,000 successful desalination units - many of these are still in operation.

사용 방법

증기 압축은 압축된 증기의 열을 사용한 어플리케이션에서 해수로부터 순수한 증기 증발을 얻는 증류 공정을 지칭 합니다.

Vacuum Vapour Compression Process

수증기 압축의 효과는 전동 기계식 원심 압축기를 사용하여 얻을 수 있습니다. 식염수는 열 전달 표면의 한 쪽에서 대기압 이하의 기압에서 증발되고 반대쪽에서는 담수로 응축되어 생성수로 수집 및 추출됩니다.

VVC 공정은 진공 상태에서 작동하며 에너지 소비 및 물 회수율 측면에서 오늘날 시장에서 가장 효율적인 증류 공정입니다. 전기로 구동되는 프로세스로서 "깨끗한"시스템으로 간주됩니다. 고효율 Vacuum Vapor Compression Distiller는 더 작은 용량을위한 단일 독립형 목적을 위한 확실한 선택입니다.

Special features of VVC plants with titanium plates

  • Corrosion resistant due to high-grade titanium evaporators
  • Compact design with low weight and footprint due to high thermal efficiency of the PHE design
  • Controlled thin falling film avoiding dry spots, thereby avoiding scaling
  • Short residence time of the media in a PHE unit resulting in faster process response and less scaling
  • Easy maintenance - CIP cleaning as well as fully mechanical cleaning is possible

A special feature for desalination units

A special challenge for desalination units with concentrated sea water at high temperature is to avoid corrosion and formation of scaling. A dedicated plate design of the heat transfer areas for VVC and MED units have been developed with special focus on evaporation of sea water by using Alfa Laval's corrugated plate heat exchanger technology using high grade titanium material.
