MEP - Multi-effect desalination

Alfa Laval Multi-Effect Plate (MEP) 증발기는 무엇보다도 크루즈 선박 및 디젤 발전소에서 가장 낮은 총 생산 비용으로 최고 품질의 담수를 생산하는 데 사용됩니다.

freshwater generators

Application

지속 가능한 개발을 지원하기 위해서는 세계 선단과 디젤 발전소의 수요를 충족시키기 위해 고품질의 담수를 공급해야 합니다. 식수 및 기술 용수에 대한 수요가 증가함에 따라 경제적이고 효율적인 담수화 기술을 제공하는 것이 중요합니다.

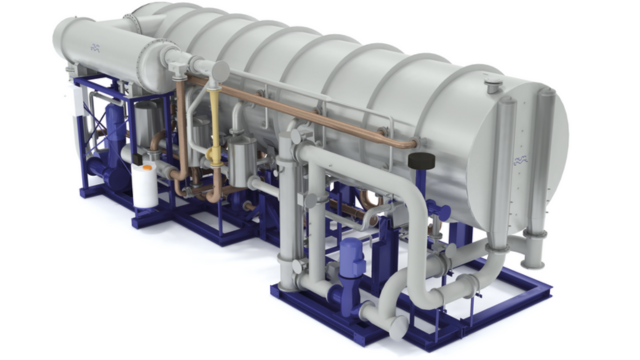

MEP system from Alfa Laval

Alfa Laval MEP 시스템은 해수를 사용하여 가능한 가장 낮은 총 생산 비용으로 20 μS / cm 미만의 전도성으로 최고 품질의 증류액을 생성하는 사용하기 쉬운 담수 증류기입니다.

경제적이고 효율적인 MEP는 판형 증발기 / 응축기 조합 효과를 사용하여 온수 또는 저압 증기의 가용 폐열 또는 이 둘의 조합을 사용하여 담수를 생성합니다. 자체 포함된 자동 MEP 증발기는 매우 적은 폐열과 높은 열 효율로 생산 속도를 높입니다. 또한, 최적화된 펌프 구성을 사용하고 해수 펌프에 주파수 제어 모터를 적용하여 전기 에너지 소비를 최소화합니다.

MEP 증발기는 모듈식 설계로 모든 선박, 디젤 발전소의 요구 사항에 맞게 쉽게 구성 할 수 있습니다. 간단한 작동 및 자동 제어 기능은 RO (역삼투) 및 MSF (다단계 플래시)와 같은 기술에 비해 적은 비용으로 최대 가동 시간을 보장합니다. 가벼운 공간절약형 디자인으로 바닥 공간을 덜 차지하면서 다른 증발기와 비교하여 부피 및 무게와 관련하여 훨씬 높은 열 효율을 제공합니다.

이를 통해 다른 담수화 기술보다 훨씬 많은 양의 담수를 생산할 수 있습니다. MEP 시스템은 전기 에너지와 화학 물질 모두에서 가능한 최저 소비량을 제공합니다. 예를 들어, 4- 효과 MEP-4-750 담수화 장치의 전기 에너지 소비는 2.5kWh / m³ 미만입니다. 또한 MEP에는 소금물 순환 또는 소포제 주입이 필요하지 않으며 전체 소량의 화학 물질 소비량은 기존의 다단계 플래시 장치보다 적습니다.

Features and benefits

  • High reliability
  • High efficiency
  • Lowest overall water production costs
  • Energy efficiency
  • Minimal environmental impact
  • Reduced chemicals storage and consumption
  • Minimal maintenance and downtime
  • Full access to heating surfaces
  • Easy, automated operation

사용 방법

알파라발 MEP 탈염 공정은 효과 (2)로 알려진 일련의 증발 및 응축 챔버로 구성됩니다. 각 효과에는 특허를 받은 알파라발 플레이트를 기반으로 하는 열 전달 표면이 장착되어 있습니다. 효과의 플레이트 채널에서, 한쪽의 해수가 가열되고 부분 증발되어 증기를 증류시켜 다음 효과에 사용됩니다. 다른 한편으로, 이전 효과로부터의 증류액 증기는 응축되어 잠열을 순수한 증류액으로 바꿉니다.

효과 전체에 부분 압력 차이를 유지함으로써 공정은 이용 가능한 저급 열 에너지 원으로부터 최대 효율을 얻을 수 있습니다. 시스템의 성능과 자본 비용은 장치에 포함된 효과의 수에 비례합니다.

해수는 해수 펌프 (8)를 통해 응축기 (1)로 시스템으로 펌핑됩니다. 여기에서 해수는 냉각수 역할을 하여 시스템에 공급되는 열을 제거하여 적절한 에너지 균형을 유지합니다. 응축기에서, 마지막 효과에서 생성된 증기는 순수한 증류액으로 응축됩니다.

증류수 증기가 응축됨에 따라 열이 해수로 전달됩니다. 해수 펌프 (8)는 또한 응축기의 하류에 예열된 해수로 증발 장치의 다양한 효과 (2)를 생성합니다. 해수는 플레이트 스택의 증발 측을 향하여 플레이트에 균일하게 제어된 박막을 생성합니다. 스케일링을 최소화하기 위해 플레이트 표면의 특수 설계는 건조한 부분없이 균일 한 흐름을 보장합니다. 플레이트 스택의 증발 측에서, 플레이트 스택의 응축 측으로부터의 열에 의해 해수가 부분적으로 증발됩니다. 이렇게 생성된 증기는 후속 열교환기 플레이트의 응축 측으로 들어가기 전에 물방울로부터 염을 분리하기 위해 데미스터를 통과합니다. 이때, 증기는 응축수를 플레이트를 통해 증발 측으로 전달하면서 증류수로 응축됩니다.

프로세스는 모든 효과에서 반복됩니다. 마지막으로 증류수와 소금물이 마지막 효과에서 추출됩니다. 대기압 미만의 조건에서 증발이 일어나고, 환기 시스템에 의해 진공 조건이 생성되고 유지됩니다. 배출 시스템은 흐름도에 표시된 것처럼 물 구동 이젝터 (5 및 6)입니다.

환기 시스템은 가동시 설비에서 공기를 제거하고 설비 작동 중에 비 응축 가스를 추출합니다.

Alfa Laval MEP in brief

  • Low water production cost
  • State-of-the-art and user friendly control technology
  • Fast start-up and quick response to load changes
  • Corrosion-resistant titanium plates
  • Patented plate design and thin film process for high thermal efficiency
  • Unique construction that allows direct access to heating surfaces
  • Evaporator vessel of AISI 316L steel
  • High distillate purity and salinity of 5–10 ppm (10–20 μS/cm)
  • Capacity range: 180–1000 m3/24 h per unit
