Smit LNG

알파라발 Smit LNG/LPG는 압력 및 이슬점이 낮은 건조 불활성 기체 발생기입니다.

inert gas generator

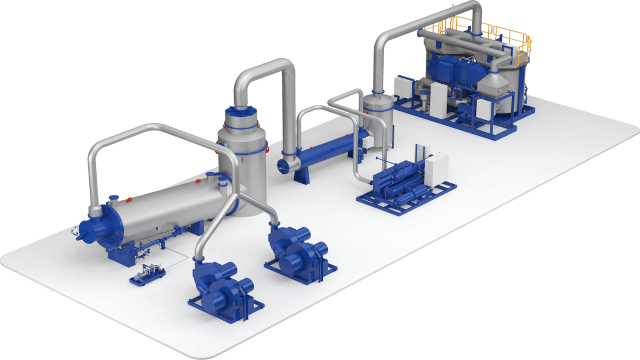

가장 복잡한 불활성 기체 발생기를 설치하게 되는 곳은 바로 매우 건조한 불활성 기체가 필요한 LNG 운반선입니다. 알파라발의 Smit 건조 불활성 기체 발생기는 통합 제어 기능을 갖추고 있으며, 발생기, 쿨러, 칠러(Chiller), 드라이어 장비의 네가지 주 요소로 이루어져 있습니다.

쿨러는 수명 기간 내내 정상 작용하는 SUS 316 소재 가스 접촉면이 있으며, 발생기의 저온 출력 덕분에 차지 공간이 매우 작습니다. 칠러(Chiller)의 물을 사용하여 어떠한 상황에서도 열 복사를 안정적으로 유지합니다.

드라이어 장비는 기능 작용을 보장하기 위한 중복 요소입니다. 전체 설치는 수평식으로 유지 관리가 쉬우나, 이러한 유지 관리 자체도 사실상 거의 필요하지 않습니다.

설계 데이터

  • 용량: 1,500-25,000 m³
  • 설계: 연소 및 건조
  • 압력 0.3-0.4 bar (g)
  • 일반적인 산소 함유량: 0.5-1%
  • 연료 유형: DMX, DMA, DMB
  • 연료 분사: 공기/증기
  • 이슬점: 건조 상태에서 -45/-65°C
  • 권장 설치 대상: LNG 수송선, LPG 수송선, 기타 가스 수송선, FPS

응용분야

  • LNG 운반선
  • LPG 운반선

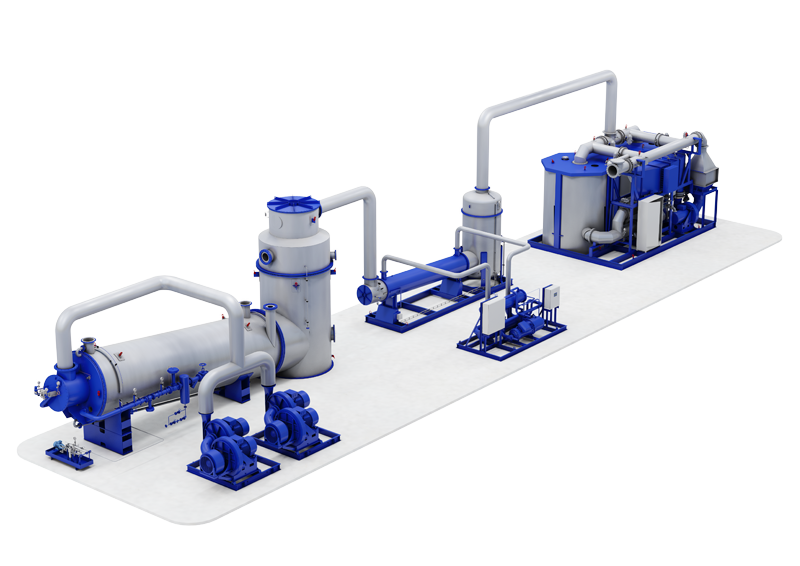

사용 방법

가스 및 화학 물질 수송의 경우 불활성 기체의 순도가 높아야 합니다.  다양한 응용 분야에서 산소 수준은 0.5%, 심지어 0.1%로 유지해야 하고 동시에 물 이슬점은 약 -45°C, 때로는 더 낮은 수치인 약 -65°C로 유지해야 합니다또한 이때 버너가 시스템의 핵심인데불활성 기체에 그을음이 발생하지 않아야 하기 때문입니다이 문제는 Ultramizing Conbustion 시스템으로 해결할 수 있습니다.

발생기를 빠져나온 가스는 알맞은 성분을 띠고 있지만 100% 물로 포화되어 있어 건조 작업이 필요합니다.

건조 공정은 두 단계에 걸쳐 이루어집니다. 냉매 쿨러의 첫 번째 단계에서는 가스 온도가 5°C까지 떨어지면서 상당한 양의 물이 응결됩니다.

두 번째 단계에서는 활성 알루미나 또는 흡착제를 사용하는 이중 용기형 건조 장비를 통해 불활성 기체에서 습기를 제거합니다. 전 공정은 약 0.3bar(g)의 압력 조건에서 진행됩니다.
