PANX

Alfa Laval PANX 시리즈 디캔터 원심 분리기는 팜 오일 정화용으로 설계되었으며 적은 에너지 소비량으로 최대 오일 회수율을 제공합니다.

阿法拉伐PANX系列卧螺离心机(卧式螺旋沉降离心机)-Alfa Laval PANX series decanter centrifuge (horizontal spiral sedimentation centrifuge)

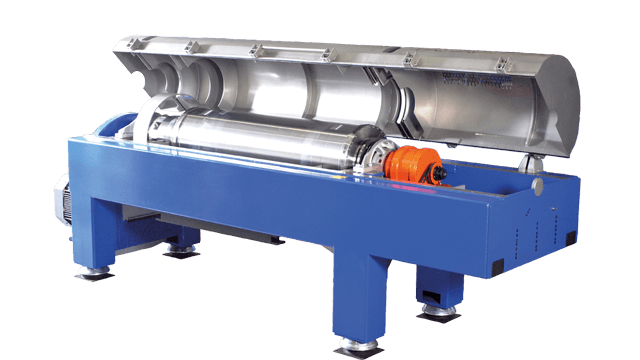

고성능 Alfa Laval PANX 3 상 디캔터는 원유 팜 오일 처리용으로 설계되었습니다. 오일 손실을 최소화하면서 오일 회수를 극대화하기 위해 액체, 건조 고체 (케이크) 및 오일을 효율적이고 안정적으로 분리합니다. 이 제품군에는 시간당 30에서 약 90 톤의 신선한 과일 다발 (FFB), 제분소에 적합한 저용량, 중용량 및 고용량 디캔터가 포함됩니다.

Features

  • 내마모성 소재로 제작된 중요 부품
  • 새로운 제어 시스템인 Basic Core Controller *로 생산 용량을 쉽게 확장 및 축소 할 수 있습니다.
  • 고체 상태의 건조도 수준을 쉽게 제어하고 최적화하여 조작을 간단하게 하는 새로운 제어
  • 가능한 가변 백 드라이브 (VBD) 시스템 *
  • 컴팩트한 모듈형 디자인

* 대부분의 모델에서 사용 가능

Benefits

  • 낮은 에너지 소비와 결합 된 고성능
  • 경제적인 방식으로 팜유 분리 개선
  • 혁신적인 액체 출구 설계로 인한 낮은 전력 소비 (기존 출구 설계보다 최대 30 % 더 낮음)
  • 고형물 건조 개선, 건조 또는 폐기 비용 절감
  • 적은 투자로 공간 요구 사항이 같거나 적은 용량 증가
  • 간단한 설치, 쉬운 유지 보수.

사용 방법

Alfa Laval PANX 3 상 디캔터에서 팜유 제품은 보울에 공급되고 특수 2 포트 흡입구 분배기에 의해 가속됩니다. 원심력은 보울의 벽에있는 건조 고형물의 즉각적인 침강을 유발하고 액상 (강상 (물) 및 광상 (오일))은 층으로 분리됩니다.

보울과 동일한 방향으로 회전하지만 다른 속도로 회전하는 컨베이어는 고형물을 디캔터의 원뿔형 끝으로 이동시킵니다. 여기서, 고체는 액체로부터 들어 올려지고 수집 용기로 배출되기 전에 원심 탈수됩니다.

정화된 액체는 보울의 원통형 끝의 개구부를 통해 디캔터 케이싱으로 흘러 들어갑니다. 두 단계 모두 기계의 배출구를 통한 중력 흐름에 의해 후드의 수집 구획을 떠나게 됩니다.

Innovative liquid outlet design

Alfa Laval PANX 디캔터의 혁신적인 액체 배출구 설계는 전력 소비를 줄입니다 (기존 배출구 설계보다 최대 30 % 더 낮음). 제어 시스템 인 Basic Core Controller *를 사용하면 용량을 쉽게 확장 및 축소 할 수 있습니다.

Drive system

모든 Alfa Laval PANX 3 상 디캔터에서 보울은 전기 모터와 V 벨트 트랜스미션에 의해 원추형 엔드 피스쪽으로 구동됩니다. 유성 기어 박스를 통해 전원이 컨베이어로 전달됩니다.
디캔터 유형에 따라 속도 차이는 다른 방식으로 제어됩니다.

  • 알파 라발 PANX CS 디캔터는 카운터 샤프트 변속기가 특징이며, 여기서 풀리를 수동으로 변경하여 차동 속도를 최적화 할 수 있습니다
  • 알파 라발 PANX VFD 디켄터에는 메인 모터를위한 자동 백 드라이브 시스템이 장착되어 있습니다. VFD 시스템은 토크를 측정하여 벨트 또는 풀리를 변경하지 않고 차동 속도를 최적화하여 전체 전력 소비를 줄입니다.

Control systems – process optimization
with Basic Core Controller (BCC)

가변 주파수 드라이브 (VFD)를 갖춘 Alfa Laval PANX 디캔터는 기본 코어 컨트롤러 (BCC) 시스템과 함께 제공됩니다. 이 제어 패키지는 액체 정화, 고체 건조 수준, 공정 차속 조정, 자동 고체 하중 및 유입 물질 공급을 포함하여 디캔터 작동을 완전히 제어 할 수 있습니다.

BCC 제어 시스템은 효율적인 성능을 보장하고 설치, 시운전, 운영 및 유지 보수 비용을 최소로 유지합니다. 또한 베어링 온도를 측정하고 진동 수준을 모니터링하도록 설계되었습니다.
Basic Core Controller가 장착된 Alfa Laval PANX 디캔터는 다음과 같이 다양한 프로세스 요구 사항에 맞게 조정할 수 있습니다.

  • 가장 효율적인 분리에 필요한 G 힘을 얻기위한 보울 속도
  • 액체와 오일 정화 사이의 최적 균형을 위해 보울의 연못 깊이와 동시에 고형물 건조도 최적화
  • 연마성 고체로 인한 최소 마모를 보장하는 가장 효율적인 균형을위한 컨베이어 속도
  • 다양한 유형의 고체 및 오일 함량으로 작동 할 때 다양한 유량을 처리 할 수있는 이송 속도.

카운터 샤프트 변속기가있는 알파 라발 PANX CS 디캔터에는 표준으로 스타 델타 스타트 업 시스템이 장착되어 있습니다.
