BTUX

알파라발 BTUX는 광범위한 생명 공학 분리 작업, 특히 고형물의 연속 배출이 필요한 고밀도 발효에 적합한 노즐 원심 분리기입니다. 전면적인 생산을 준비하면서 입증된 분리 솔루션입니다.

阿法拉伐 BTUX 喷嘴离心机-Alfa Laval BTUX nozzle centrifuge

생명 공학 실험실에서 분리, 농축 또는 수확을 위해 개발됨

  • 자체 조절 와류 노즐 덕분에 고형물이 고농도로 배출되고 막힘의 위험이 적음(변화에 관계 없음)
  • 고효율 - 막힘 지점 가까이에서 작동 가능
  • 비용 효율 - 압력을 가해 폐쇄 시스템에서 고형물을 회수하는 데 필요한 적은 에너지
  • 위생적이며 BLS 2에 대한 NIH 지침을 충족할 수 있음 - 증기 멸균 및 포함된 작업을 위해 설계할 수 있음
  • 자동화 CIP가 장착된 공정 라인에 적합 - 청소 사이클 중에 세척된 고형물을 자동으로 배출할 수 있음

BTUX는 세포 배양 발효의 다양한 공정 요구 사항을 충족시키기 위해 다양한 크기로 제공됩니다. 공급물 중 고형물 함량은 일반적으로 1-20%의 범위이지만 작업에 따라 달라질 수 있습니다.

독창적인 와류 노즐로 일정한 농도

알파라발 와류 노즐은 자동으로 공급 유량 또는 공급 고형물 농도의 변화를 상쇄하여 배출 고형물상 농도의 일정한 농도를 보장합니다.

농축물은 주변에서 접선 방향으로 와류 노즐의 챔버로 들어가고, 와류 챔버에서 소용돌이 치며 노즐 중심의 구멍을 통해 나옵니다. 액체의 입출구 압력은 정상 압력 강하와 유사합니다. 원칙적으로 이러한 압력 강하는 농축액의 점도에 영향을 받지 않습니다. 와류 챔버에서 농축액의 소용돌이에 의해 생성된 압력 강하는 회전 속도가 높으면 높고, 반대로 낮으면 낮습니다.

BTUX 분리기는 농축된 고형물의 슬러리가 의가소성이며 원심력에 대항하여 보울에서 쉽게 흐른다는 사실을 이용합니다. 이는 회수된 고형물이 압력에 의해 폐쇄된 시스템에서 에너지에 대한 낮은 수요로 얻어질 수 있다는 것을 의미합니다. 따라서 위생 조건은 매우 뛰어나며 독창적인 와류 노즐 절차 덕분에 최고 속도의 CIP 일정 농도로 더욱 개선되었습니다.

독창적인 와류 노즐 디자인

FEUX 및 MBUX 분리기 모델과 마찬가지로 BTUX 분리기 보울에는 알파라발 고유의 와류 노즐이 장착되어 있어 기존의 노즐 원심 분리기와 비교할 수 없는 성능을 제공합니다. 자체 조절 와류 노즐을 사용하면 배출된 고형물상의 농도를 공급 유량 또는 공급 농도의 변화에 관계없이 높고 균일한 수준으로 유지할 수 있습니다. 따라서 원심 분리기는 막힘의 위험을 증가시키지 않고 막힘 지점에 가깝게 작동할 수 있습니다.

BTUX 분리기 시스템은 청소 사이클 중에 세척된 고형물을 자동으로 배출할 수 있도록 설계되어 있어 자동화된 CIP(현장 세척)가 장착된 공정 라인에 특히 적합합니다.

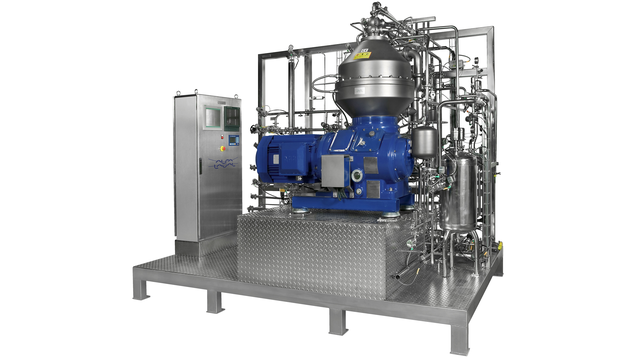

완벽한 분리 시스템

BTUX는 광범위한 공정 요구사항을 커버하는 다양한 크기로 제공됩니다. 완전한 BTUX 분리 시스템은 BTUX 분리기, 전기 모터, 고형물 사이클론, 스위치 기어 패널 및 시동기, 제어 패널, 밸브 클러스터, 유량 측정기, 사이트 글래스, 유연한 연결 및 기타 관련 장비로 구성됩니다.



장점

  • 최적의 농축 건조 및 최소한의 막힘 위험을 위한 자체 조절 와류 노즐
  • 살균 및 높은 g-힘
  • 위생적인 설계

사용 방법

BTUX 분리기는 농축된 고형물의 슬러리가 의가소성이며 원심력에 대항하여 보울에서 쉽게 흐른다는 사실을 적극 활용합니다. 이는 회수된 고형물이 압력에 의해 폐쇄된 시스템에서 비교적 적은 에너지를 사용하여 얻어질 수 있다는 것을 의미합니다.

분리는 농축 튜브 및 와류 노즐이 장착된 디스크 타입의 보울에서 이루어집니다. 무거운 고형물상은 보울 주변의 고형물 포켓으로 원심력에 의해 바깥쪽으로 이동되고 농축 튜브 및 내부 와류 노즐을 통해 페어링 튜브 챔버 내로 이동하며, 농축물은 페어링 튜브에 의해 제거되고 압력에 의해 배출됩니다. 정화된 액상은 디스크 스택을 통해 중심쪽으로 배수됩니다. 그런 다음 이 단계는 페어링 디스크를 사용하여 압력에 의해 배출됩니다.

보울 바닥 아래의 밸브 슬라이드가 배출 밸브를 잠깐 열어서 고형물이 배출되도록 합니다.

자체 조절 와류 노즐

독창적인 와류 노즐은 자동으로 공급 유량 또는 공급 고형물 농도의 변화를 상쇄하여 배출 고형물상 농도의 일정한 농도를 보장합니다.

자체 조절 기능은 와류 챔버로 유입되는 액체의 점도와 압력 강하에 대한 회전 속도의 영향 사이의 관계를 기반으로 합니다.
농축물은 주변에서 접선 방향으로 와류 노즐의 챔버로 들어가고, 와류 챔버에서 소용돌이 치며 노즐 중심의 구멍을 통해 나옵니다. 액체의 입출구 압력은 정상 압력 강하와 유사합니다. 원칙적으로 이러한 압력 강하는 농축액의 점도에 영향을 받지 않습니다. 와류 챔버에서 농축액의 회전 또는 소용돌이에 의해 생성된 압력 강하는 회전 속도가 높으면 높고, 낮으면 낮습니다.
