PureBilge

PureBilge는 완전히 자동화된 원심 유수 분리 시스템으로 해상 선박의 유성수를 청소합니다. 해양 오일 오염을 효과적으로 제거하여 유성수를 선외로 배출하기에 안전합니다.

이 신뢰할 수 있는 단일 단계 고속 원심 유수 분리 (OWS) 시스템은 화학 물질, 흡착 필터 또는 막을 사용하지 않고도 바다와 해변에서 큰 유성물을 효과적으로 청소합니다.

Cleaning efficiency

고속 원심 유수 분리기인 PureBilge는 일반적으로 수중유 함량이 5ppm 미만입니다. 성능은 IMO 테스트 요구 사항보다 훨씬 거친 실제 작동 조건에서 입증되었습니다. 또한 PureBilge는 해초, 오일 충격 또는 고형물 적재에 영향을 받지 않습니다.

Superior separation performance

PureBilge는 특허받은 XLrator 디스크 흡입구를 특징으로 하며, 분리기 보울에 들어갈 때 유성수를 부드럽게 가속시킵니다. 이것은 기름 방울의 쪼개짐과 추가 에멀젼의 형성을 방지하여 PureBilge가 기타 시스템에 비해 실질적인 우위를 제공합니다.

Certified and cost-effective

IMO 해상도, MEPC.107 (49) 및 US Coast Guard 문서 46 CFR 106.50에 따라 인증된 PureBilge는 무인 24/7 작동을 위해 설계되었습니다.

IMO 규정, MEPC.107 (49) 및 US Coast Guard 문서 46 CFR 106.50에 따라 인증된 PureBilge는 무인 24/7 작동을 위해 설계되었습니다.

운영 또는 감독에는 근무 시간이 필요하지 않습니다. 또한, 해변으로의 펌핑 거부가 없으며 필터 요소, 유착 요소, 활성 탄소 또는 응집 침전물과 같은 육상 폐기물을 운송 할 필요가 없어 운영 비용 절감에 기여합니다.

Easy to install in any engine room

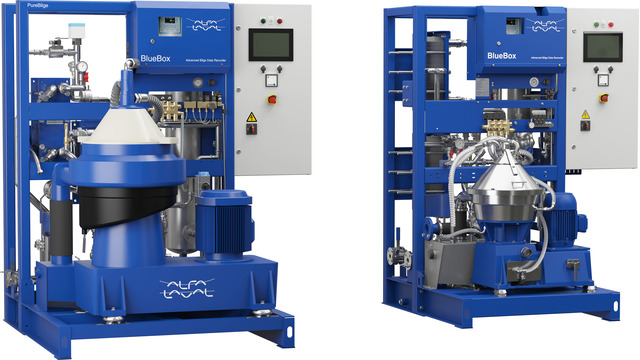

플러그 앤 플레이 설치용으로 설계된 PureBilge는 공장에서 테스트한 소형 유수 분리기 모듈로 모든 엔진룸에 쉽게 설치할 수 있습니다. 지속적인 작동은 대형 유수 저장 탱크가 필요하지 않기 때문에 공간을 확보하고 적재 용량을 증가시킵니다.

Fully automated monitoring and control

새로운 EPC 60 Bilge 프로세스 컨트롤러는 작동하기 쉬운 컴퓨터 기반의 알파라발 프로세스 컨트롤러입니다. 일반 텍스트 프로세스 매개 변수, 알람 및 기타 데이터를 표시하여 PureBilge 기능의 고급 완전 자동 모니터링 및 제어를 용이하게 합니다.

PureBilge options

PureBilge 유수 분리기는 설치 및 유지 보수를 더욱 단순화하는 광범위한 옵션을 포함합니다. 요구 사항 및 기내 기존 조건에 맞는 옵션 장비를 선택하십시오.

  • 5 ppm certificate
  • Heat recovery
  • Safety box
  • Flow meter
  • Sludge removal kit
  • CIP unit
  • Chemical dosing unit
  • Automatic self-cleaning filter
  • Remote control

PureBilge separation capacities

PureBilge is available in two standard versions:

  • PureBilge 2515: 2 500 l/h, 15 ppm
  • PureBilge 2505: 2 500 l/h, 5 ppm
  • PureBilge 5015: 5 000 l/h, 15 ppm
  • PureBilge 5005: 5 000 l/h, 5 ppm

사용 방법

PureBilge 유수 분리기는 펌핑 단계, 예열 단계 및 원심 분리 단계가 있으며 완전 공정 제어 및 모니터링 기능을 갖춘 완전 자동 올인원 시스템입니다. BWPX 307 고속 분리기, EPC 60 빌지 프로세스 컨트롤러를 수용하는 제어 캐비닛, 밸브, 파이프 랙 및 공급 펌프 모듈로 구성됩니다.

Operating principle

가변 주파수 구동 제어 기능이있는 공급 펌프는 유수 침전 탱크 또는 이와 동등한 장치에서 유수를 PureBilge 시스템으로 보냅니다.

공급물에 존재하는 큰 입자를 포집하는 스트레이너를 통과 한 후, 유체는 열교환기를 통과하여 최적의 분리 효율 (일반적으로 60-70ºC)에 필요한 온도로 온도를 올립니다.

그런 다음 공급 온도, 공급 압력 및 분리기 속도와 같은 모든 공정 조건이 사전 설정된 공정 값에 해당하는 경우 3 방향 전환 밸브가 유체를 분리 단계로 보냅니다. 공정 조건이 충족되지 않으면 밸브가 유체를 유수 침전 탱크로 다시 순환시킵니다.

특허받은 XLrator 층류 유입 장치는 최소한의 전단 및 발포로 유수를 분리기 용기로 부드럽게 가속시킵니다. 이는 오일 방울의 분리 및 추가 에멀젼 형성을 방지함으로써 분리 효율을 크게 향상시킵니다. 이것이 다른 원심 분리 기반 시스템에 비해 PureBilge의 우수한 성능의 핵심입니다.

PureBilge XLrator

PureBilge 디스크 스택 원심 분리기는 8,000 rpm에서 생성된 6,000 G의 중력으로 회전합니다. 오일 및 에멀젼은 유성수로부터 분리되어 오일 출구를 통해 연속적으로 배출됩니다. 분리기 보울 주변에서 수집되는 고형물은 미리 설정된 간격으로 간헐적으로 배출되며 슬러지 또는 폐유용 수집 탱크로 보내집니다.

내장 워터 펌프 또는 페어링 디스크는 깨끗한 물 배출구를 통해 분리된 유성물을 지속적으로 배출합니다. 분리된 유수의 목적지는 유중수 모니터에 의해 동위 원소 샘플링 지점에서 지속적으로 모니터링되는 유분에 의존합니다. 오일 함량이 사전 설정 경보 한계 미만인 경우 (0 ~ 15ppm으로 설정할 수 있음) 분리된 유성물을 선외로 직접 펌핑하여 나중에 선외 배출을 위해 '깨끗한'유성물 저장 탱크로 펌핑 할 수 있습니다. 오일 함량이 ppm 한계를 초과하면 폐수가 재처리를 위해 반환됩니다.
