Alfa Laval - AlfaVap system

AlfaVap system

Alfa Laval AlfaVap 증착 시스템은 다양한 제품을 처리하는 전세계 공장에서 볼 수 있습니다. AlfaVap 장치는 작은 크기와 탁월한 열 효율을 가진 제품이며 제한된 공간에 설치가 가능합니다. 당사는 특정 환경에 최적화된 완전한 증착 장치를 제공합니다.

evaporators-alfavap-tvr2 640x360

높은 에너지 효율성

판형 증발기의 높은 열 효율 덕분에 기계 및 열 재압축과 같은 다양한 종류의 열과 건조기 등의 폐기 증기를 사용할 수 있습니다.

증착 시스템의 증기 소모량을 줄일 수 있는 가장 효과적인 방법은 효용수를 증가시키는 것입니다. 각 효용은 증기를 절약하고 에너지 비용을 감소시킵니다. 알파라발 시스템은 소형 설계 덕분에 주어진 공간에서 기존의 강하막 장치보다 더 많은 효용을 포함할 수 있습니다.

소형 크기는 기존 강하막 시스템을 추가하여 알파라발 효용으로 retrofit하여 최대 33%까지 증기 소모량을 감소시킬 수 있음을 의미합니다.

용이한 유지관리 및 더 많은 가동 시간

AlfaVap 판형 증발기의 난류로 부착물이 생성될 가능성이 낮습니다. 특수 물결 모양의 패턴으로 전체 플레이트에 높은 수준의 난류가 발생합니다. 이 난류는 부착물을 감소시킬 뿐만 아니라 화학 세척을 매우 효과적으로 만듭니다. 그 결과 시스템의 부착물은 상당히 적고 유지관리 비용은 더 낮으며 가동 시간은 더 많아집니다.

유지관리를 위해 모든 표면에 쉽게 접근할 수 있으며 실제 장치 공간 내에서 현장 세척이 가능합니다.

유연한 용량

AlfaVap의 판형 구조는 기존 프레임은 유지하면서 단순히 판을 추가하거나 제거하여 변화하는 필요를 만족하도록 용량을 조정하는 것이 용이합니다.

생산물의 높은 품질

판형 증발기의 짧은 잔류 시간(낮은 정체량 때문)과 낮은 온도가 결합하여 변색이 최소화된 고품질의 최종 생산물을 확보합니다. 낮은 정체량으로 시작이 빠르고 원활하며 제어가 용이합니다.

고점도 유체에 적합한 솔루션

AlfaVap 판형 증발기는 점성이 있는 액체를 다루는 경우에도 높은 열 효율성을 유지합니다. AlfaVap 증착 시스템은 300cP 이상의 유체를 쉽게 처리할 수 있습니다. 점도가 더 높은 경우 Alfa Laval AlfaFlash 시스템을 권장합니다.

  • 에너지 효율적
  • 소형 설치
  • 짧은 잔류 시간
  • 쉽고 빠른 세척
  • 유연성 있는 용량

사용 방법

액체 생산물의 농도를 맞추기 위해 증발을 사용합니다.

Alfa Laval의 AlfaVap 증착 시스템은 증발기용으로 맞춤화된 판형 및 프레임형 설계에 기초합니다. AlfaVap 상승막 증발기는 쌍으로 용접된 증발기 판과 함께 카세트 개념을 사용합니다.

증기는 AlfaVap 증발기의 용접 채널에서 열원으로 사용되며, 생산물은 개스킷 채널을 통과합니다. AlfaVap 내부가 끓게 되면 증기와 액체의 혼합물이 증발기 상단으로 상승합니다. 사이클론 분리기 용기에서 기체상과 액체상이 분리됩니다.

물의 끓는 점을 낮추기 위해 AlfaVap에 진공이 사용됩니다. 즉 100°C보다 더 낮은 온도에서 끓기가 시작됩니다. 일부의 경우, 끓는 점이 40-50°C로 낮습니다.

진공 응축에 맞춤화된 냉각기에서 AlfaVap 시스템의 마지막 효용을 통한 증기를 응축함으로써 진공 펌프에 의해 증착 장치의 진공이 생성됩니다. 증착 시스템의 증기 소모량을 낮출 수 있는 가장 효과적인 방법은 효용 수를 증가시키는 것입니다. 각 효용은 증기를 절약하고 에너지 비용을 감소시킵니다. 최적의 증기 이용률을 위해 장치는 보통 다중 효용뿐만 아니라 TVR(열적 증기 재압축장치) 또는 MVR(기계적 증기 재압축장치)과 같은 증기 재사용 유형으로 구성됩니다.

 완벽한 AlfaVap 시스템은 판형 증발기, 예열기, 사이클론 분리기 용기, TVR 또는 MVR, 펌프, 계기판, 밸브, 도관 및 배관, 제어반을 갖춘 로컬 PLC를 포함합니다.

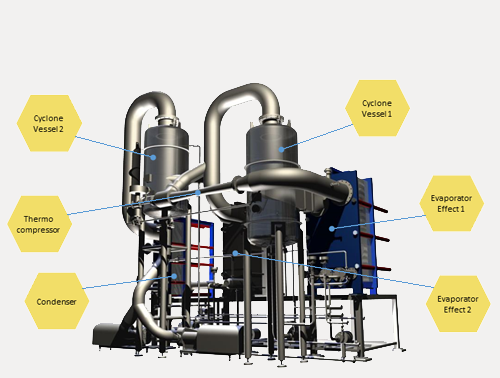

Main building blocks of an AlfaVap evaporation system

AlfaVap evaporation system, main building blocks
