FilmVap

Alfa Laval FilmVap 관형 강하막 증발기는 신뢰성을 입증받은 제품입니다. 더욱 효과적인 증기 분리기를 갖춘 혁신적인 방식 덕분에 다른 강하막 설계보다 적은 공간을 보장합니다. 이러한 증발기는 최적으로 구성된 FilmVap 액분배기를 통해 적당한 부착액뿐만 아니라 맑은 비부착액도 처리할 수 있습니다.

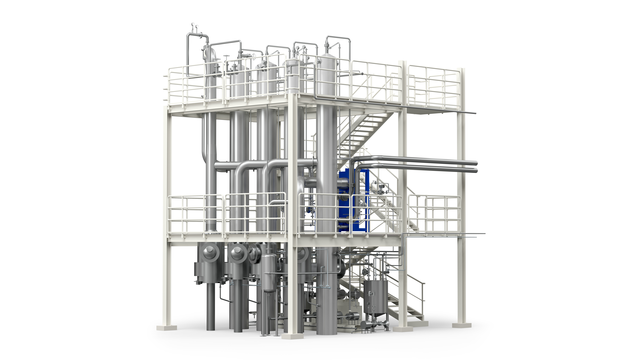

FilmVap 640x360

핵심 요소인 액분배

액분배기는 강하막 증발기에서 가장 중요한 구성 요소입니다. 액분배기의 최적화된 설계는 가동 시간 증가 및 CIP 비용 감소에 도움이 됩니다. 또한 CIP에 의한 추가적인 폐수 생성 및 관련 처리 비용을 감소시킵니다.

플래터 분배기

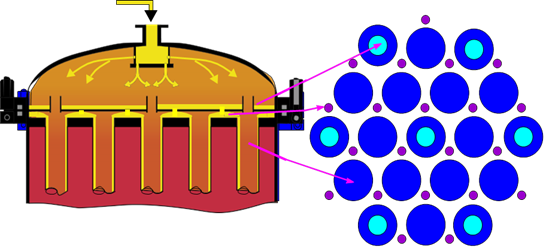

blobid1.png플래터 분배기에서의 균일한 액체 분배 및 적절한 습윤은 비효과적인 분배를 예방하고 관의 부착물을 크게 감소시키는 데 도움이 됩니다. 통풍관은 분배기 판 상하의 압력 평형을 유지할 뿐 아니라 분배판 위에서 액체의 일관된 고정 높이를 유지합니다.

제트 분배기

Alfa Laval FilmVap 증발기에서 사용할 수 있는 또 다른 유형의 액분배기는 중실 원추형 분무기 노즐과 함께 장착된 제트 분배기입니다. 이 노즐의 크기 및 수량은 열교환기의 액체 흐름 및 관형 시트 직경에 따라 달라집니다. 플래터 분배기보다 구멍의 크기가 더 크므로 노즐이 막힐 위험이 감소하며 관에 고르게 분배됩니다.

  • 작은 공간
  • 우수한 분배
  • 신뢰성과 견고함

사용 방법

Alfa Laval의 FilmVap 증착 시스템은 관형 강하막 원칙에 기초합니다. 생산물이 증발기 상단에 주입됩니다. 액분배 시스템를 통해 생산물이 관에 진입하며, 이곳에서 내벽을 따라 막을 형성합니다.

관 밖 열원으로 증기가 사용됩니다. 끓기 시작하면 막이 중력 및 생성된 증기에 의해 가속화되어 관 하단으로 떨어집니다. 이곳에서 증기와 농축 생산물이 분리 단계에 들어갑니다.

끓는 온도를 낮추기 위해 FilmVap 시스템에 진공이 사용됩니다. 이 진공은 예를 들면 매우 효율적인 소형 AlfaCond 냉각기의 마지막 효용으로부터 증기를 응축함으로써 생성됩니다. 진공 펌프는 일반적으로 비응축 가스를 제거하는 데 사용됩니다.

다중 효용으로 설계된 증착 시스템의 증기 소모량이 감소합니다. 하나의 효용에서 생성된 증기는 이후 효용에서 가열 매체로 사용됩니다. 열적 증기 재압축 및/또는 기계적 증기 재압축을 결합하여 증기 소모량을 극히 일부분으로 감소시킬 수 있습니다.
