TestUnit M20

알파라발 TestUnit M20은 완전히 통합된 플레이트 및 프레임 시스템입니다. 연구 개발, 교육 업무, 공정 최적화 및 확장, 품질 보증 및 소규모 생산에 사용할 수 있습니다. 이 장치에는 역삼투, 나노여과, 한외여과 및 미세여과를 위한 모든 범위의 막이 장착될 수 있습니다. 옵션 M20-2.5" 하우징을 추가하여 나선형 막으로 테스트할 수도 있습니다.

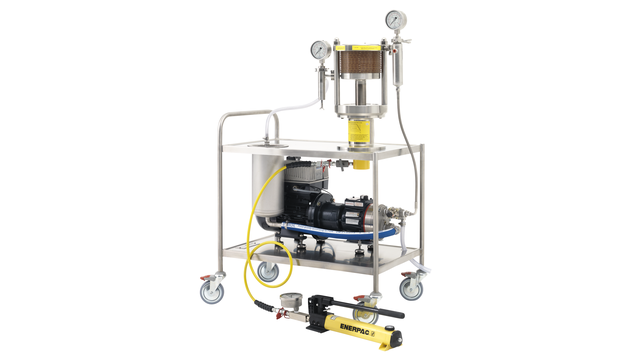

testunit m20 left side 640x360

R&D 작업, 막 테스트, 공정 최적화 및 확장을 위한 빠르고 안정적인 장치

  • LabStak M20 모듈, 펌프, 열교환기, 밸브, 압력 측정기, 유압식 핸드 펌프가 장착된 즉시 실행 가능한 완전 통합형 막 여과 시스템
  • 유연성 – 0.036m² ~ 0.72m²의 막 영역과 다양한 막 유형을 동시에 테스트
  • 다목적 – 플레이트 및 프레임과 나선형 디자인을 하나의 유닛 안에 독특하게 조합 가능
  • 편리함 – 각 개별 막 쌍에서 별도의 투과물 배출구
  • 나선형 및 편판형 막의 간편한 교환

알파라발 TestUnit M20은 5-24l/분의 교차 흐름을 처리할 수 있으며 고온 및 고압에서 작동하도록 설계되었습니다. 장비 및 설정 비용을 최소로 유지하면서 빠르고 정확한 테스트 결과를 제공합니다. 소형 장치는 알파라발 LabStakTM M20, 고압 펌프, 탱크, 열교환기, 밸브, 압력 측정기 및 모듈 압축용 유압 핸드 펌프로 구성된 완전 통합형 휠 시스템으로 제공됩니다. 모든 구성 요소는 FDA 및 EEC 규정을 준수하므로 식품 및 제약 처리 응용 분야에서 사용할 수 있습니다.

.

선택 사양

알파라발 Lab M20-2.5" 하우징

특별히 설계된 알파라발 Lab M20-2.5" 하우징알파라발 LabStak M20의 모듈 플랜지 사이에 삽입할 수 있습니다. 특수 하우징으로 알파라발 TestUnit M20을 위생적인 완전 끼워맞춤식 2.5" 나선형 막을 위한 나선형 막 테스트 장치로 쉽게 변환할 수 있습니다. 플레이트-프레임과 나선형 막 기술을 하나의 유닛 안에 독특하게 조합하였습니다.

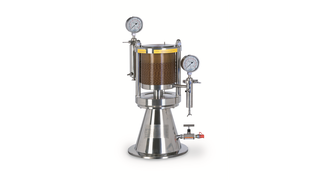

알파라발 LabStak M20




알파라발 TestUnit M20에 장착된 알파라발 LabStak M20은 알파라발 TestUnit M20과 동일한 응용 분야에 대해 별도의 테스트 장치로 사용 가능하며 동일한 속성을 갖습니다.

사용 방법

.

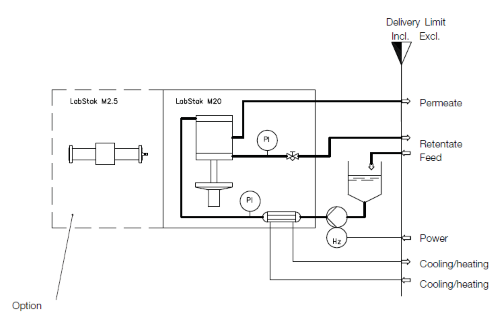

Flow diagram TestUnit M20 500x320

알파라발 파일럿 유닛 멀티는 스키드 장착형 장치로 제공되며 작동에 필요한 모든 계기, 장비 및 조립식 배관이 포함되어 있습니다. 제품 피드, 유틸리티 및 전원 공급 장치를 설치하고 연결하기만 하면 됩니다.

제품은 공급 밸브를 통해 탱크로 들어갑니다(레벨 제어 포함). 그런 다음 시스템이 자동으로 펌프 속도를 조정하고 필요한 교차 흐름 속도를 유지하여 오염을 줄이고 제품의 부드러운 농도를 보장하는 막 여과 단계로 펌핑됩니다.

운영자는 유닛 트랜스미터용 데이터 로깅 시스템을 포함하는 MemProC® PLC 기반 제어 시스템에서 컨트롤러를 조정할 수 있습니다. 데이터는 USB로 다운로드할 수 있습니다.
