LabStak M20

Alfa Laval LabStak® M20은 평판 시트 및 멤브레인 여과 공정을 위한 유연한 플레이트, 프레임 테스트 장치입니다. 파일럿 플랜트 공정 최적화와 업 스케일링은 물론 연구 개발 작업, 품질 보증에 이상적인 장치입니다. 이 장치에는 알파라발의 모든 RO, NF, UF 및 MF 평판 시트가 장착될 수 있습니다. 옵션 M20-2.5”하우징으로 나사선 테스트를 위해 장치를 쉽게 변환 가능합니다.

labstak m20 front 640x360

Handy and flexible

Alfa Laval LabStak® M20은 신뢰도와 재현 가능 결과가 업무에 중요한 경우 최적의 선택지 입니다.

이 유연한 장치는 plate-and-frame 작동을 위해 설계되었습니다. 2 개의 외부 스테이 볼트와 풀 스트로크가 있는 로우 엔드 플랜지를 사용하면 모듈 막 영역을 빠르고 간단하게 변경할 수 있습니다. 추가 공구를 사용하지 않고 0.036 ~ 0.72 m² (0.036으로 나눌 수 있음) 사이의 영역을 쉽게 삽입 할 수 있습니다.

Alfa Laval LabStak® M20은 고온, 고압을 견딜 수 있으며 알파라발에서 제공하는 모든 평판 시트를 장착 할 수 있습니다. 선택 사양인 Alfa Laval Lab M20-2.5 "하우징을 사용하면 나선형 멤브레인 테스트도 가능합니다.

Option

Alfa Laval LabStak® M20 with housingAlfa Laval LabStak® M20의 경우 모듈 플랜지 사이에 삽입 할 수 있도록 특별 설계된 Alfa Laval Lab M20-2.5 "하우징을 제공합니다.

이 특수 하우징은 Alfa Laval LabStak® M20을 위생적인 완전 피팅 2.5 "나선형 멤브레인용 나선형 멤브레인 테스트 장치로 쉽게 변환 할 수 있습니다. 플레이트와 프레임 및 나선형 와인딩 기술을 하나의 유닛에 고유하게 조합한 것입니다.

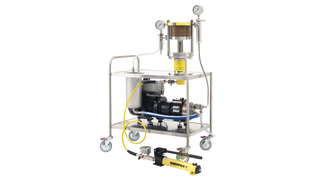

Alfa Laval TestUnit M20

Alfa Laval TestUnit M20_320x180px"Alfa Laval TestUnit M20"은 Alfa Laval LabStak® M20 및 기타 기본 구성 요소를 고정하는 개방형 및 휠형 스테인리스 스틸 테이블에 완전히 통합 된 시스템입니다.

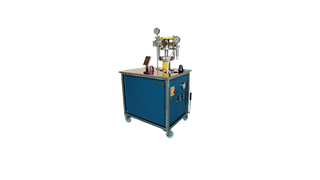

Alfa Laval LabUnit M20

Alfa Laval LabUnit M20Alfa Laval LabUnit M20은 Alfa Laval LabStak® M20 및 기타 기본 구성 요소가 들어있는 폐쇄형 바퀴 달린 캐비닛에 완전히 통합된 시스템입니다.

Benefits

  • 0.036m² ~ 0.72m²의 유연한 멤브레인 영역
  • 다른 막 유형의 동시 테스트
  • 나선형 멤브레인 테스트 옵션
  • 나선형 및 평평한 막의 쉬운 교환
  • 개별 멤브레인 쌍의 별도의 투과물 배출구
  • 높은 작동 온도 및 압력
  • 교차 흐름의 변화량은 3.5에서 24 l / min입니다.
  • 컴팩트하고 공간 절약적인 디자인
  • FDA 및 EEC 규정을 준수하는 모든 구성 요소로 식품 및 제약 처리 응용 분야에서 사용 가능

사용 방법

Flow diagram_LabStak® and LabUnit M20

Flow diagram of Alfa Laval LabStak® M20

Physical separation

막 여과는 구동력이 특수막 양면 사이의 압력 차인 물리적 분리 공정입니다. 이 과정은 크기와 특성이 다른 분자를 분리하는 능력이 특징입니다.
거의 모든 산업용 막 여과는 직 교류 여과 (cross-flow filtration)로서 수행되며, 여기서 여과되는 액체는 고속, 고압 하에서 막에 평행하게 흐릅니다.

Physical barrier

가장 기본적인 용어로, 막 여과는 단일 공급 물 스트림을 막 시스템을 통해 통과시켜 투과 물 및 잔류물로 알려진 2 개의 개별 스트림으로 분리하는 것을 포함합니다. 이들을 분리하는 막은 고도로 특화된 물리적 장벽으로, 공급 스트림에서 선택된 특정 성분만이 통과 할 수 있습니다.

Passing through

막 재료의 기공은 현미경으로도 관찰이 어려울 정도로 매우 작아 옹스트롬 (10-10 m)으로 측정되며, 액체를 통과시키기 위해 압력이 필요합니다.
