LabStak M39 L/H

Alfa Laval LabStak® M39L / H는 고점도제품 및 발효액의 한외 여과 및 정밀 여과를 위해 특별히 개발되었습니다. 이 장치는 생명 공학, 제약, 식음료를 포함한 광범위한 산업에 이상적입니다. Alfa Laval LabStak® M39L / H는 여기에서 경험한 요구를 충족시키기 위해 흐름 역학, 에너지 소비 및 압력 작동을 최적화하도록 설계되었습니다. 다양한 액체 점도에 대해 옵션 플레이트 세트 사용이 가능합니다.

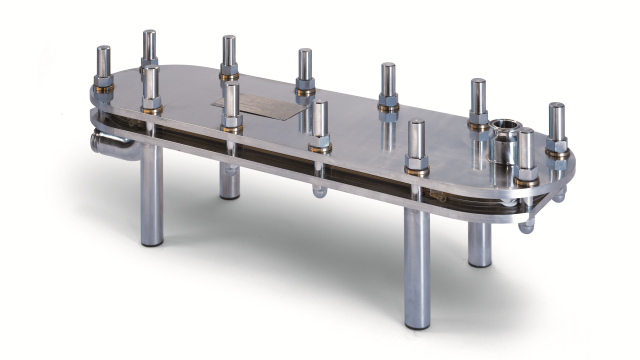

LabStak M39 left side 640x360

Handy and flexible

Alfa Laval LabStak® M39L / H는 실험실 또는 기타 테스트 시설에서 빠르고 안정적인 공정 평가를 제공하면서 장비 및 설치 비용을 최소로 유지하도록 설계되었습니다. 이 장치는 스케일 업, 멤브레인 테스트, 품질 보증, 프로세스 개발 및 소규모 생산에 널리 사용됩니다.

유연한 Alfa Laval LabStak® M39L / H는 유형 Alfa Laval Module M39L / H의 풀 사이즈 플레이트-프레임 교차 흐름 막 여과 모듈로 구성됩니다. 이 모듈은 M39L / H 유형의 모듈로 설계된 알파라발의 전체 막 여과 시스템과 동일합니다. Alfa Laval LabStak® M39L / H는 동일한 크기의 지지판을 사용하며 한외 여과 및 미세 여과를 위한 모든 평판 시트 막을 장착 할 수 있습니다.

Option

"Alfa Laval LabStak® M39L / H"의 경우 유량 및 압력을 최적화하기 위해 채널 높이가 다른 플레이트 세트를 제공합니다.

  • M39L plate set
    저점도 액체용 저 채널
  • M39H plate set
    고점도 액체용 고채널

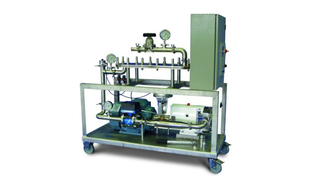

 Alfa Laval LabUnit M39L/H

Alfa Laval LabUnit M39L/H"Alfa Laval LabUnit M39L / H"는 필요한 펌프, 밸브, 열교환기 및 계측기가 완비된 Alfa Laval LabStak® L / H 장치로 구성된 완전 통합 시스템입니다.

Benefits

  • 0.2 m² ~ 1.0 m²의 유연한 멤브레인 영역
  • 최대 5 가지의 다른 막 유형에 대한 동시 테스트
  • 막의 쉬운 교환
  • 높은 작동 온도 (최대 80 ° C)
  • 산업 플랜트의 우회 스트림에 연결 가능
  • 유량 및 압력을 최적화하는 다양한 채널 높이 옵션
  • 낮은 내부 볼륨
  • 유연한 시스템 설계
  • 더 큰 시스템의 흐름 패턴과 유사한 흐름 패턴
  • FDA 규정을 준수하는 모든 구성 요소로 식품 및 제약 처리 응용 분야에서 사용 가능

사용 방법

Технологическая схема Alfa Laval LabUnit M39L/H

알파라발의 plate-and-frame 모듈은 멤브레인 표면을 가로 지르는 개방형 채널로 설계되었습니다. 피드 스트림 및 보류물이 이를 통해 흐릅니다.

막은 투과물 수집 튜브를 통해 투과물이 수집되고 모듈로부터 제거 될 수 있는 다수의 슬롯을 가진 중공 플레이트에 의해 지지됩니다.

plate-and-frame 모듈은 잠금링 또는 스트립의 도움을 받아 멤브레인 자체를 사용하여 피드 / 보유물이 침투 채널로 혼합되는 것을 막습니다. 또한 플레이트 스택 자체에서 누수가 방지됩니다.

일반 설치 흐름도
