모듈

알파라발의 독보적인 판-프레임형 모듈의 오픈-채널 설계 방식 덕분에 이 장치는 사실상 거의 모든 점도에 적합하고, 심지어는 부유 물질에도 사용할 수 있습니다. 알파라발 판-프레임형 모듈은 위생 작동을 위한 승인을 받았으며, 제품의 순도가 극히 중요하고 완벽한 세정 및 살균이 필수인 작업에 특별한 이점이 있습니다. (담당자 : 배정훈 프로, junghoon.bae@alfalaval.com)

 Alfa Laval Module M39L/H

모든 요구에 적합한 판-프레임형 모듈

멤브레인이 나선형 엘리먼트와 결합되거나 평평한 섹션으로 잘려 판-프레임형 장치에 맞추는 것과 상관 없이 기본형 멤브레인 필터의 원리는 동일합니다.

따라서 알파라발에서 제조된 판-프레임형 모듈은 알파라발 나선형-결합 엘리먼트에 대해 제공된 것과 같은 종류의 멤브레인을 사용합니다. 오픈 채널 설계의 독특한 개념에 기초하면 농축물의 점도가 높을 때 알파라발의 판-프레임형 모듈이 탁월한 선택이 될 수 있습니다.

높은 침투 용량

판-프레임형 설비는 대개 나선형 결합 멤브레인 엘리먼트를 사용하여 얻을 수 있는 것보다 멤브레인 면적 단위 당 침투 용량이 더 높습니다. 산업용 판-프레임형 모듈의 활성 멤브레인 표면적은 1.65m²-60m²입니다. 이는 다시 말해 연속적으로, 또는 평행하게 배치된 여러 모듈을 사용하여 보다 큰 시스템에 통합함으로써 필요한 용량을 달성할 수 있음을 의미합니다.

Benefits

  • 고점도 제품을 위한 개방 채널 설계
  • 고순도 제품과 세정작업 위한 위생 설계
  •  plate-and-frame 모듈과 spiral-wound elements모두에 동일한 멤브레인 유형
  • 나선형 설치에 비해 증가된 투과 용량
  • 개별 멤브레인의 손쉬운 교체
  • 맞춤형 솔루션을 위한 유연한 모듈식 설계

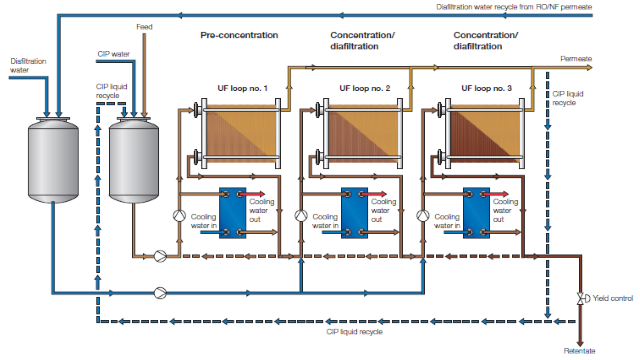

UF plate-and-frame loops

위의 그림은 정용여과 방식이 통합된 알파라발 판-프레임형 시스템을 보여주며, 이는 종종 부유 물질 및 점성 유입액 처리에 사용됩니다.

일반적인 분야에는 완전 육즙, 효소 및 덱스트란 농축물에서 항생물질을 회수하는 것과 주스 정화가 있습니다.

예시된 판-프레임형 공정은 알 나선형 공정과 결합될 수 있으며, 이는 판-프레임형 공정의 정용여과수로 나선형 공정의 투과액을 사용할 수 있는 이점이 있습니다. 이는 공정 처리수에 대한 필요성을 현저히 줄여줍니다.

How it works

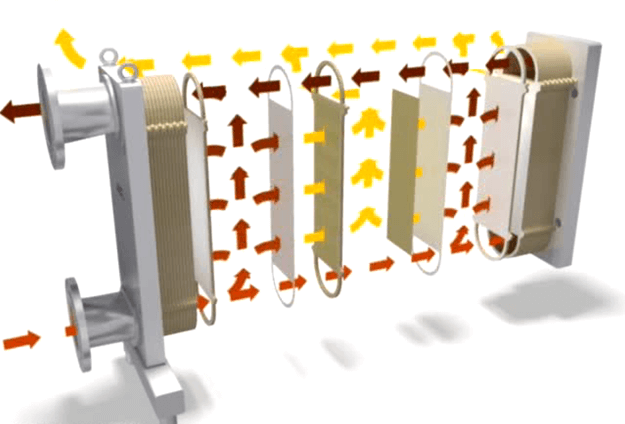

Flow pattern of M39 module

Flow pattern in a plate-and-frame module from Alfa Laval. Red is feed/retentate. Yellow is permeate.

알파라발의 plate-and-frame 모듈은 멤브레인 표면을 가로 지르는 개방형 채널로 설계되었습니다. 피드 스트림 및 보류물이 이를 통해 흐릅니다.

막은 투과물 수집 튜브를 통해 투과물이 수집되고 모듈로부터 제거 될 수 있는 다수의 슬롯을 가진 중공 플레이트에 의해 지지됩니다.

plate-and-frame 모듈은 잠금링 또는 스트립의 도움을 받아 멤브레인 자체를 사용하여 피드 / 보유물이 침투 채널로 혼합되는 것을 막습니다. 또한 플레이트 스택 자체에서 누수가 방지됩니다.

Plate-and-frame membrane replacement알파라발의 플레이트 및 프레임 모듈 설계로 인해 모듈의 다른 멤브레인에 영향을 주지 않고 개별 멤브레인을 교체 할 수 있습니다.

Customized solutions through flexible design

알파라발 멤브레인 장비는 멤브레인이 모듈에 내장되고 모듈은 루프에, 루프는 시스템에 내장되어 있어 높은 유연성을 제공하도록 설계되었습니다.

따라서 시스템 설계는 모든 프로세스 요구를 충족하도록 사용자 정의 할 수 있으며 생산 요구 사항이 증가하는 경우 쉽게 확장 할 수 있습니다.
