Module M39L/H

M39L / H는 알파라발에서 가장 널리 사용되는 플레이트-프레임 모듈 중 하나입니다. 특수 설계로 모듈은 식음료, 생명 공학, 제약 산업 내 고점도 제품 (1-30 cP)과 발효액의 한외 여과 및 미세 여과에 탁월한 선택입니다. 이 모듈의 경쟁 매개 변수는 운영 및 투자 비용 절감, 품질과 용량의 향상입니다.

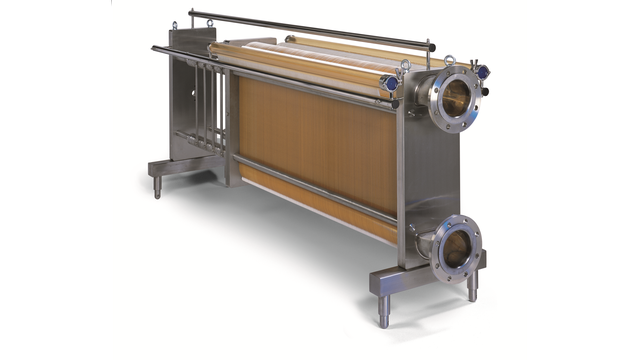

module m39 left side 640x360

Improved products and processes

한외 여과 (UF)는 액체를 동시에 분리, 농축 및 정제 할 수 있다는 점에서 주목할 만 합니다. 물 및 저 분자량 물질은 막을 통과하는 반면 고 분자량 물질은 제거됩니다.

기계적 강도를 위한 지지층과 분리를 위한 더 얇은 선택적 층으로 구성된 당사의 미세 여과 (MF) 및 한외 여과 (UF) 막의 복합 구조는 높은 기계적 강도와 고용량 / 플럭스 두 가지를 결합합니다.

Plate-and-frame module, M39L/H

알파라발의 M39L / H 모듈은 바이오 테크 및 제약 산업에서 널리 사용되는 선택이며 항생제, 아미노산 / 유기산, 덱스트란 등의 가공에서 큰 성공을 거두고 있습니다. 유제품과 같은 식음료 응용 분야, 잇몸, 단백질, 맥주, 설탕, 주스 등 모듈이 널리 사용됩니다.

M39L / H 모듈은 최적화된 흐름 역학, 낮은 에너지 소비 및 낮은 압력 작동에 대한 미래의 요구를 충족시키기 위해 개발되었습니다. 채널은 낮은 (L) 또는 높은 (H) 채널을 가지며 최대 표준 멤브레인 영역에 의해 정의된 다양한 표준 크기로 제공됩니다. 60m².

모듈은 최대 80 ° C의 온도, 최대 압력에서 작동합니다. 8 bar 및 1-14 bar 사이의 pH. 알파 라발에서 제공하는 모든 평판 시트 한외 여과 및 미세 여과막을 장착 할 수 있습니다.

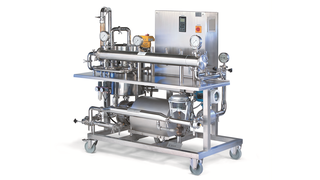

Alfa Laval PilotUnit Combi M39/M3.8

Alfa Laval PilotUnit Combi M39/M3.8Alfa Laval PilotUnit Combi M39 / M3.8은 M39L / H 유형의 알파라발 플레이트 앤 프레임 모듈로 구성된 편리하고 다양한 파일럿 규모 멤브레인 시스템입니다. 필요한 펌프, 필터, 열교환기, 밸브, 탱크 등을 갖춘 완벽한 시스템으로 전원 공급 장치, 압축 공기, 물 및 공급 제품만 있으면 작동합니다.

Benefits

Compared to previous module types, the M39 module from Alfa Laval offers:

  • up to 30% reduction in energy consumption
  • up to 30% increase in flux
  • up to 6 times bigger section sizes
  • all in all reduction of system price by 10-30%
  • approx. 1.5 times reduction in operation pressure
  • up to 15% increase in concentration degree
  • approx. 1.5 times bigger module sizes

사용 방법

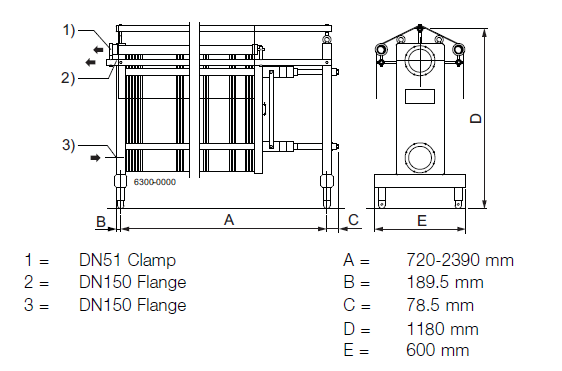

M39 drawing

알파라발의 plate-and-frame 모듈은 멤브레인 표면을 가로 지르는 개방형 채널로 설계되었습니다. 피드 스트림 및 보류물이 이를 통해 흐릅니다.

막은 투과물 수집 튜브를 통해 투과물이 수집되고 모듈로부터 제거 될 수 있는 다수의 슬롯을 가진 중공 플레이트에 의해 지지됩니다.

plate-and-frame 모듈은 잠금링 또는 스트립의 도움을 받아 멤브레인 자체를 사용하여 피드 / 보유물이 침투 채널로 혼합되는 것을 막습니다. 또한 플레이트 스택 자체에서 누수가 방지됩니다.

Plate-and-frame membrane replacement알파라발의 플레이트 및 프레임 모듈 설계로 인해 모듈의 다른 멤브레인에 영향을 주지 않고 개별 멤브레인을 교체 할 수 있습니다.
