MF spiral

알파라발 미세여과 나선형 막(MF)은 분산된 고체를 효율적으로 제거하기 위한 입증된 솔루션입니다. 위생적인 완전 맞춤 설계의 폴리 프로필렌 지지 재료의 독특한 구조는 최적의 여과를 보장합니다. 용도에 맞는 성능을 보장하기 위해 다양한 유형의 미세여과 막과 길이, 직경 및 공급 스페이서 크기의 조합이 있습니다.

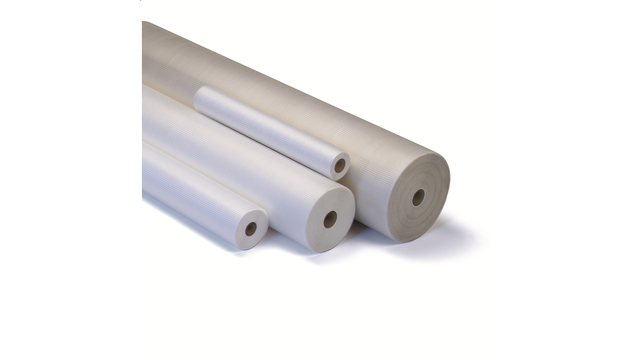

mf spirals left side 640x360

스트림에 용해된 성분의 균형에 영향을 주지 않으면서 효율적인 여과

  • 낮은 에너지 소비 덕분에 비용 효율적인 운영
  • 효율적 – 기존 데드 엔드 여과에 사용된 카트리지 또는 소모품을 교체/폐기할 필요가 없음
  • 뛰어난 내구성 – 우수한 화학적 및 열적 안정성 및 최대 수 년의 서비스 수명
  • 유연성 – 광범위한 막 재료 및 기공 크기에 적합
  • 필요한 최소 공간 - 컴팩트한 디자인

멤브레인에 대한 알파라발의 경험은 기술 자체의 발명(50년 이상)으로 거슬러 올라갑니다. 알파라발은 기공 크기와 막 재료가 다른 두 가지 미세여과 막 시리즈를 제공합니다. 자체 특수 시설의 사내에서 제조되는 멤브레인은 폴리 프로필렌 지지 재료를 기반으로 한 폴리설폰 폴리머 또는 플루오로 폴리머를 사용합니다. 나선형 막(더 큰 응용 분야용) 외에도 평판형 막(스크리닝 또는 실험실 작업용)을 제공합니다. 이는 확장 시 장점이 될 수 있습니다.

Alfa Laval spiral membrane for microfiltration
.

광범위한 미세여과 막

정밀여과 막은 두 가지 재료와 다양한 기공 크기로 제공되어 용도에 맞는 것을 찾을 수 있습니다.

MFG 시리즈

MFG 미세여과 막은 폴리술폰 폴리머로 제조됩니다. MFG1 기공 크기는 0.1μm이고 MFG2는 0.2μm입니다.

MFP 시리즈

MFP 미세여과 막은 불소 폴리머로 제조됩니다. MFP2의 기공 크기는 0.2μm이고 MFP5는 0.5μm입니다.

요청시 할랄 인증서가 있는 제품을 제공할 수 있습니다.

알파라발의 정밀여과 막 재료는 모든 주요 규정을 준수합니다.

나선형 및 평판형 구성에 사용되는 모든 막 재료는 EU 규정(EC) 2023/2006, EU 규정 10/2011 및 FDA 규정(CFR) Title 21을 준수하며 식품 및 제약 처리 응용 분야에 사용하기에 적합합니다. 규정 준수는 플레이트 및 프레임 장치, 요소 하우징 및 펌프와 같은 품목을 포함하여 관련 장비 및 부속품에도 적용됩니다.

Alfa Laval spiral membrane for reverse osmosis filtratio

사용 방법

.

막 여과의 기본 기술은 액체를 두 개의 별개 흐름으로 분리하기 위해 반투과성 막을 사용하는 것입니다.

막의 표면을 가로 질러 액체를 펌핑하는 것은 막의 다공성보다 작은 임의의 성분이 통과하여 투과물을 형성할 수 있는 양의 투과막 압력을 생성합니다.

기공 크기보다 큰 구성 요소는 통과할 수 없으며 잔류물이 남습니다. 막의 표면은 막 표면에 평행하게 이동하는 액체 흐름의 힘에 의해 막힘이 없도록 유지됩니다.

미세여과식 나선형 막의 구성

나선형 막은 각각 투과성 스페이서 메쉬에 의해 분리된 2개의 막 시트를 갖는 다수의 막 '봉투'로 구성되며, 각각은 중앙 투과물 수집 튜브에 접착됩니다.


각 엔벨로프 쌍 사이에는 공급 채널을 생성하는 스페이서가 있어서, 막을 통해 막 엔벨로프 내로 통과하는 투과물이 나선형 패턴으로 투과물 수집 튜브로 흐르면서 공급물이 나선형 막의 길이를 가로 질러 흐르게 합니다.

적색 = 공급물/잔류물.

황색 = 투과물.

MF 나선형 막의 유동 패턴은 적색이 공급물/잔류물을 나타내고 투과물을 황색으로 나타냅니다.
