UF spiral

알파라발 한외여과 나선형 막(UF)은 식품, 음료, 유제품, 생명 공학 및 제약 산업에서 제품 회수, 제품 정제, 분류 및 농축에 사용되는 많은 공정에서 입증되고 인기있는 제품입니다. 한외여과 막은 가장 다재다능한 제품 중 하나입니다. 알파라발은 다양한 특성과 속성을 가진 광범위한 UF 막을 제공합니다.

uf spirals left side 640x360

UF 막 공정에 비용 효율성 제공

  • 낮은 에너지 소비로 비용 효율적인 운영
  • 효율적 – 기존 데드 엔드 여과에 사용된 카트리지 또는 소모품을 교체/폐기할 필요가 없음
  • 우수한 화학적 및 열적 안정성 및 최대 수 년의 서비스 수명
  • 다른 솔루션에 비해 저렴한 시작 비용
  • 유연성 - 다양한 길이, 직경 및 형성체 크기를 조합할 수 있습니다.

멤브레인 기술에 대한 알파라발의 경험은 멤브레인 기술 자체의 발명(50년 이상)으로 거슬러 올라갑니다. 자체 특수 시설의 사내에서 제조되는 UF 막은 최적의 세척 조건을 제공하는 위생적인 완전 맞춤 설계로 폴리프로필렌 또는 폴리에스테르지지 재료의 고유한 구조를 기반으로 합니다. 뛰어난 내구성의 막은 우수한 화학적 및 열적 안정성 및 최대 수 년의 서비스 수명을 보장합니다. 평판형(스크리닝 또는 실험실 작업용)과 나선형(더 큰 응용 분야용) 막 모두로 제공되므로 확장 시 장점이 될 수 있습니다.

.

한외여과 막의 범위는 1,000-100,000 분자량 컷오프(MWCO)이며 적용 압력은 상대적으로 낮습니다. 단백질, 지방 및 다당류가 유지되는 반면 소금, 설탕, 유기산 및 더 작은 펩티드가 기공을 통과합니다.

한외여과 나선형 막을 사용하면 공급물 스트림을 두 개의 다른 스트림으로 분류할 수 있으며 각 스트림은 분자량이 다른 용해된 성분을 포함합니다.

알파라발은 5가지 한외여과 막 유형을 제공합니다.

UF-pHt™ 시리즈

UF-pHt branded feature logo.png

UF-pHt™ 막은 고온 및 pH 값을 견딜 수 있습니다. 막은 폴리프로필렌 지지 재료 상의 폴리설폰 또는 폴리에더설폰으로 만들어집니다. MWCO 값의 범위는 2,000 ~ 100,000 Dalton입니다. 대부분의 나선형 막은 USDA 승인 및 할랄 인증을 받았습니다.





UF-PP 시리즈

UF-PP 막은 플루오로 폴리머, 폴리설폰, 재생 셀룰로스 아세테이트 또는 폴리프로필렌 지지 재료상의 복합 플루오로 폴리머로 제조됩니다. MWCO 값은 1,000 ~ 100,000 MWCO입니다. 한 가지 제품은 할랄 인증을 받았습니다.

UF-PET 시리즈

UF-PET 나선형 막은 폴리에스테르 지지 재료를 기반으로 합니다. 중합체 막은 폴리설폰, 폴리에더설폰 또는 재생 셀룰로오스 아세테이트로 제조됩니다. MWCO 값의 범위는 5,000 ~ 20,000 MWCO입니다. 특정 제품은 USDA 승인을 받았습니다.

유제품 시리즈

알파라발에는 유제품 용도에 맞게 제작된 Dairy UF-PET 및 Dairy UF-pHt™의 2가지 나선형 막 시리즈가 있습니다.

유제품 UF-PET 나선형 막은 폴리에스테르 지지 재료로 제조되며 5,000 ~ 10,000 Dalton의 MWCO 값으로 이용 가능합니다.

유제품 UF-pHt™ 나선형 막은 폴리프로필렌 배접지에 캐스트되며 5,000 ~ 20,000 Dalton의 MWCO 값으로 이용 가능합니다.

두 유형 모두 USDA 승인을 받았으며 요청시 할랄 인증서가 있는 제품을 제공할 수 있습니다.

알파라발의 한외여과 막 재료는 모든 주요 규정을 준수합니다.

나선형 및 평판형 구성에 사용되는 모든 막 재료는 EU 규정(EC) 2023/2006, EU 규정 10/2011 및 FDA 규정(CFR) Title 21을 준수하며 식품 및 제약 처리 응용 분야에 사용하기에 적합합니다. 규정 준수는 플레이트 및 프레임 장치, 요소 하우징 및 펌프와 같은 품목을 포함하여 관련 장비 및 부속품에도 적용됩니다.

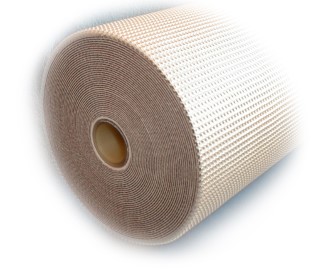

Ultrafiltration spiral membrane from Alfa Laval

사용 방법

.

막 여과의 기본 기술은 액체를 두 개의 별개 흐름으로 분리하기 위해 반투과성 막을 사용하는 것입니다.

막의 표면을 가로 질러 액체를 펌핑하는 것은 막의 다공성보다 작은 임의의 성분이 통과하여 투과물을 형성할 수 있는 양의 투과막 압력을 생성합니다.

기공 크기보다 큰 구성 요소는 통과할 수 없으며 잔류물이 남습니다. 막의 표면은 막 표면에 평행하게 이동하는 액체 흐름의 힘에 의해 막힘이 없도록 유지됩니다.

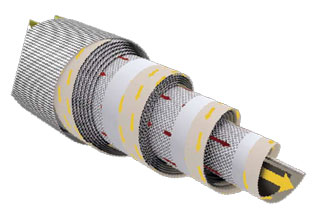

한외여과 나선형 막의 구성

나선형 막은 각각 투과성 스페이서 메쉬에 의해 분리된 2개의 막 시트를 갖는 다수의 막 '봉투'로 구성되며, 각각은 중앙 투과물 수집 튜브에 접착됩니다.


각 엔벨로프 쌍 사이에는 공급 채널을 생성하는 스페이서가 있어서, 막을 통해 막 엔벨로프 내로 통과하는 투과물이 나선형 패턴으로 투과물 수집 튜브로 흐르면서 공급물이 나선형 막의 길이를 가로 질러 흐르게 합니다.

적색 = 공급물/잔류물.

황색 = 투과물.

UF 나선형 막의 유동 패턴은 적색이 공급물/잔류물을 나타내고 투과물을 황색으로 나타냅니다.
