Alfa Laval PureBallast 3 알아보기

Alfa Laval PureBallast 3는 생물학적 살균 성능에서 설치 면적과 전력 관리에 이르기까지 평형수 처리의 모든 분야에서 효과적인 솔루션입니다. 인라인 구조와 유연한 설계 덕분에 거의 모든 선박에 적합합니다. 단일 시스템으로 32-3,000m3/h의 평형수 유량을 처리할 수 있으며, 그 이상의 용량에는 다중 시스템을 사용하면 됩니다.

Solution Overview

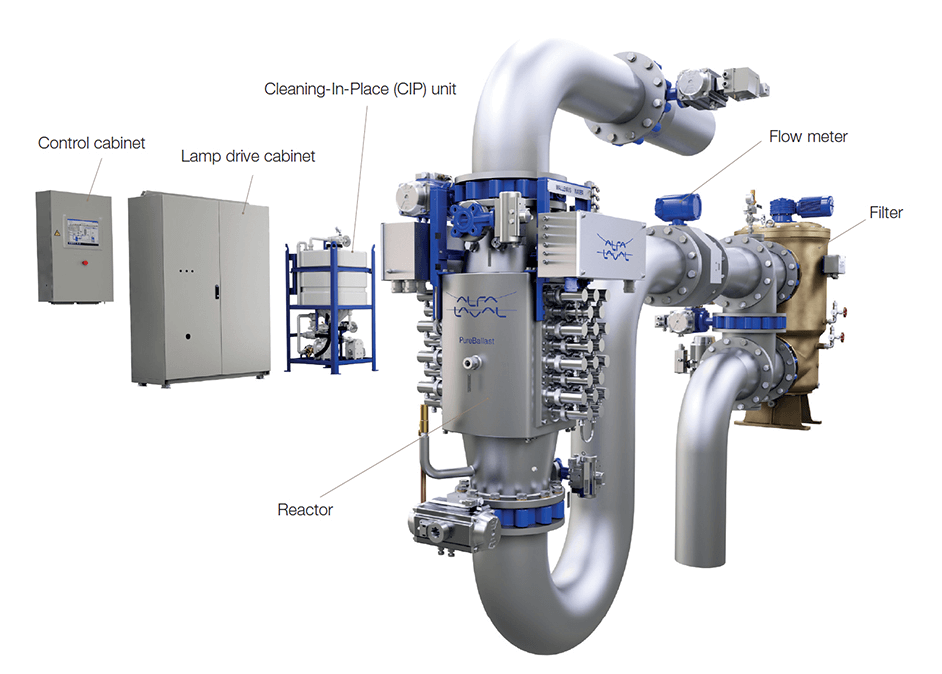

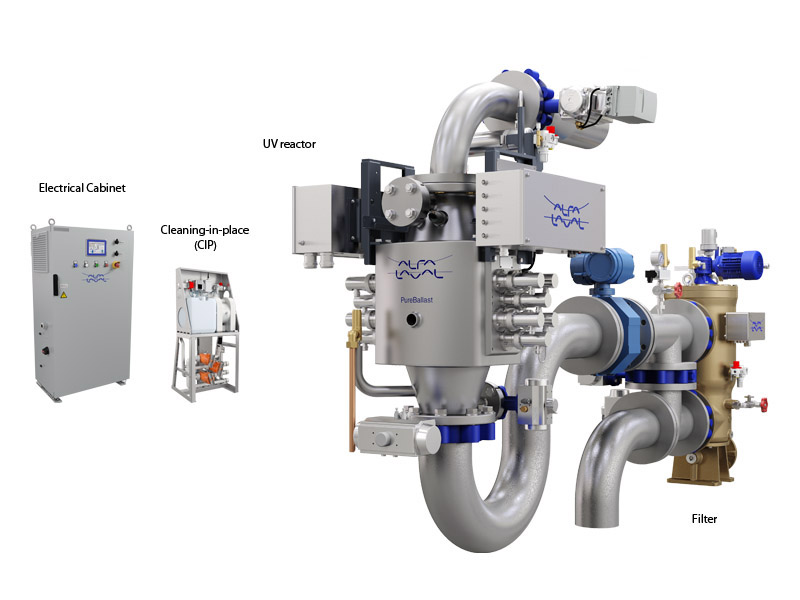

PureBallast 3 combines initial filtration with enhanced UV treatment in a specially designed reactor. PureBallast 3 Compact Flex, shown here, is the ideal system for most vessels due to its minimal footprint and high installation flexibility.

PureBallast 3_1 Compact Flex w EC and CIP transparent.jpg

Treatment technology.jpg

처리 기술

AAlfa Laval PureBallast 3는 Wallenius Water와 공동 개발한 강화된 자외선 처리 방식을 사용합니다. 심지어 담수에서 작업할 때도 소금이나 화학 물질을 첨가하지 않고성능을 발휘합니다.

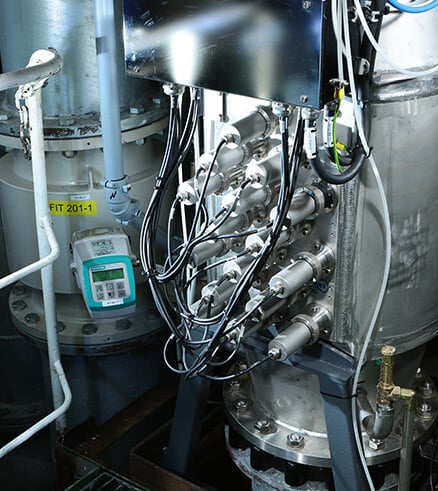

생물학적 살균

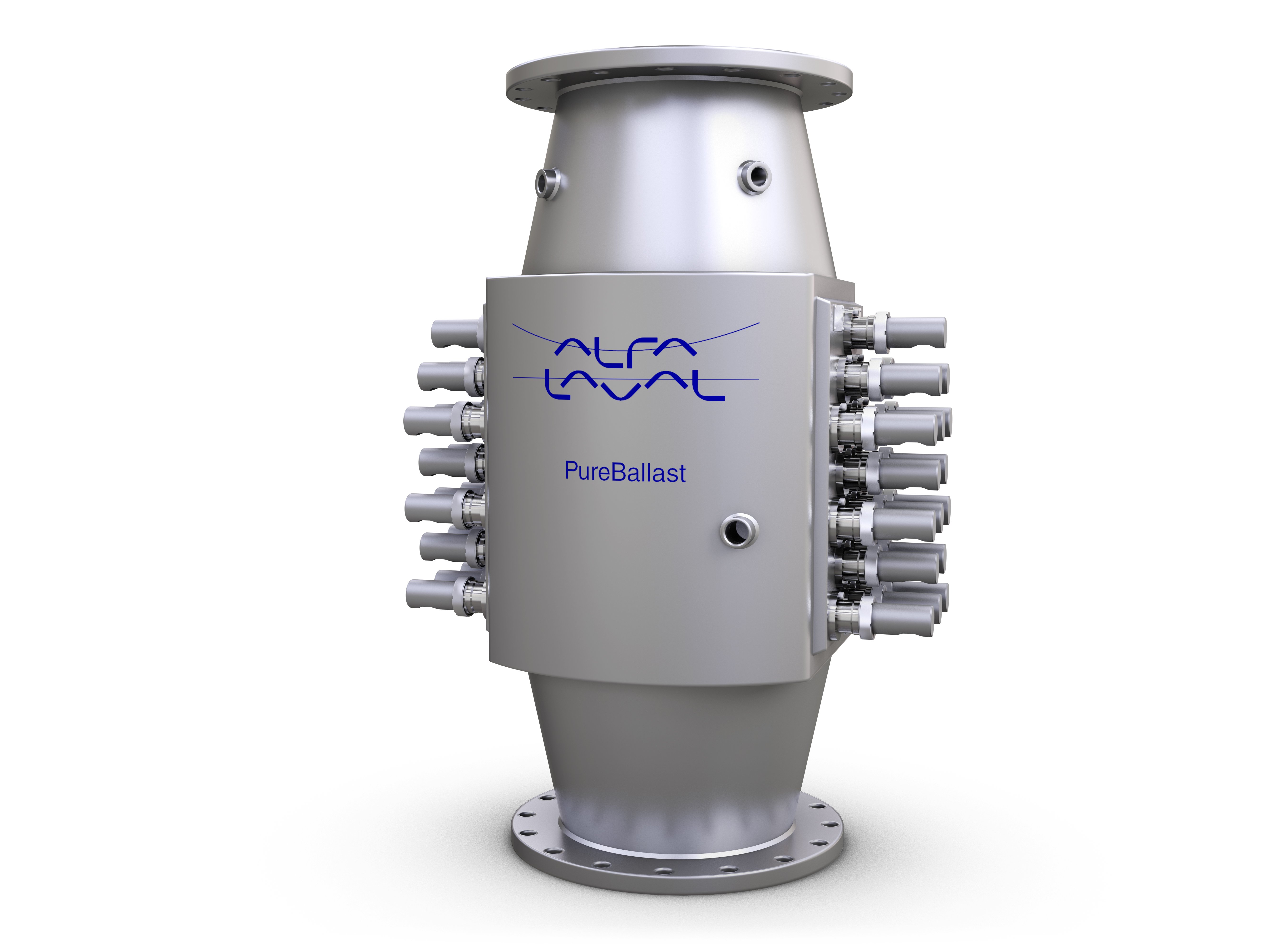

주요 처리 ​공정인 생물학적 살균은 향상된 UV 반응기 안에서 이루어집니다. 이 반응기는 흐름에 최적화된 내부 구조로 되어 있어 강한 난류와 UV 선량 농도를 보장합니다.

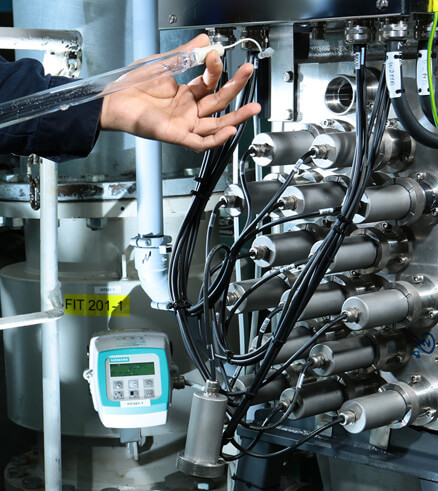

반응기 속 중압 UV 램프에는 합성 석영 소재의 특수 설계된 램프 슬리브가 있습니다. 이 독특한 슬리브가 더 넓은 파장 스펙트럼의 전송을 뒷받침하며, 살균 중 더 많은 자외선을 조사합니다.​ 여기에 이 반응기의 내부 설계가 효과를 발휘하여 최적의 UV 용량과 에너지 소비 절감을 보장합니다.

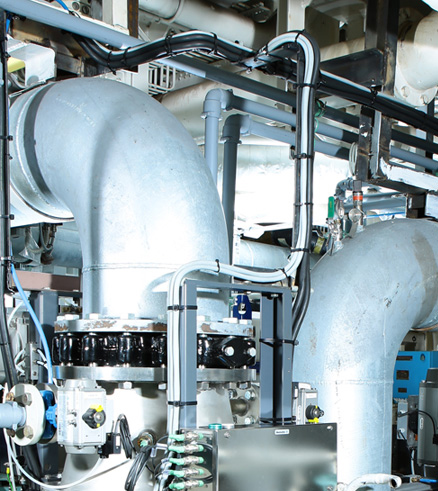

여과

생물학적 살균 전 크기가 큰 생물체와 입자를 제거하는 필터링 단계를 통해 반응기를 지원합니다. 이렇게 하면 특히 물이 흐린 연안 해역과 담수 수역에서 작업할 때 ​처리 수질이 향상됩니다.

이 반응기와 함께 효과적인 바스켓 필터 설계를 채택하여 UV 투과율이 최저 42%에 불과한 담수, 기수, 해수 수역에서 최대 유량의 처리가 가능합니다.

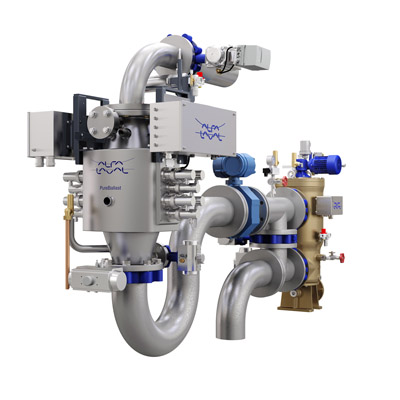

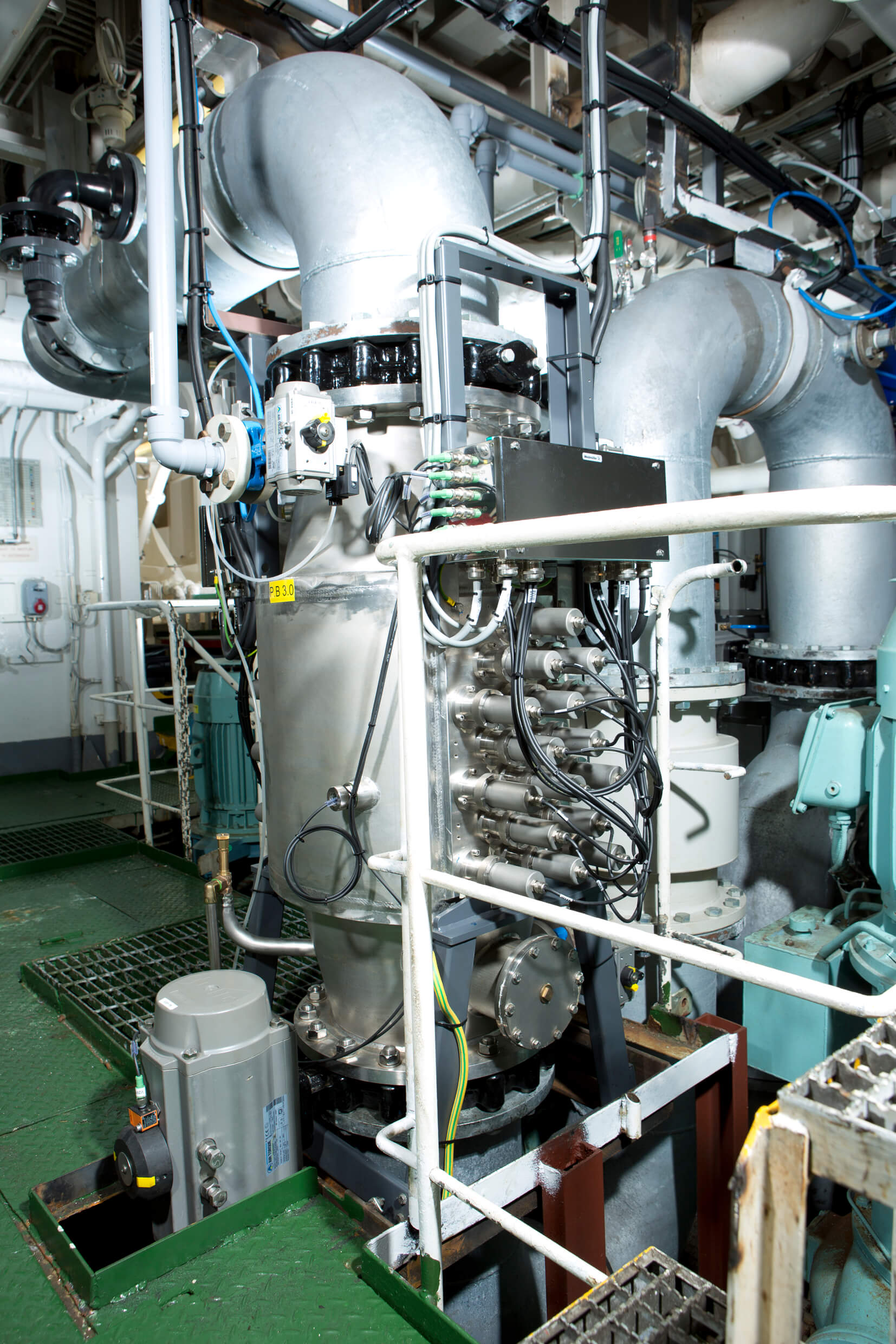

PureBallast 3 Compact Flex

PureBallast 3 Compact Flex는 공간 및 유연성 문제에 대한 해답입니다. 대부분의 선박에 이상적이며, 조립 전 부품 상태로 제공되므로 완전한 설치의 자유가 보장됩니다.

32–1,000m3/h의 유량에 사용되는 PureBallast 3 Compact Flex는 조립 전 부품 상태로 제공되기 때문에 설치하기 쉽고 공간이 절약됩니다. 컴팩트한 디자인과 상상할 수 있는 최고의 유연성으로 특히 개조 작업 및 공간 제약이 심한 상황에서 설치 과제에 대한 해답을 제시합니다.

처리 단계가 평형수 배관의 인라인 구성 요소로 통합되어 있습니다. 간단한 플러그 앤 플레이 결속 방식으로 엔지니어링 설치에 드는 시간과 비용을 절약해 주는 PureBallast 3 Compact Flex는 대부분의 프로젝트에 완벽하게 들어맞습니다.

처리 구성 요소(인라인)

  • 필터
  • UV 반응기

지원 구성 요소(유연하게 배치)

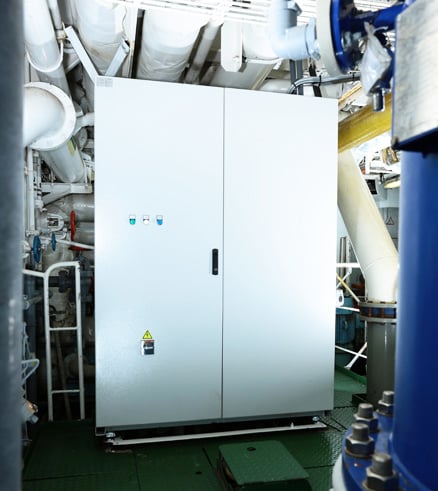

  • 전기 캐비닛
  • 300m3/h 초과 유량을 위한 램프 구동 캐비닛(1개 또는 2개)
  • 소형 CIP(Cleaning-In-Place) 장치

역류 세척 펌프, 샘플링 포인트, 밸브 패키지, 원격 제어 패널 등 광범위한 보조 장비를 사용할 수 있어 선박에 통합하기 쉽습니다.

PureBallast 3 Compact Flex는 IMO 및 USCG(미국 해안경비대) 형식 승인을 둘 다 받았습니다.

PureBallast System small.jpg

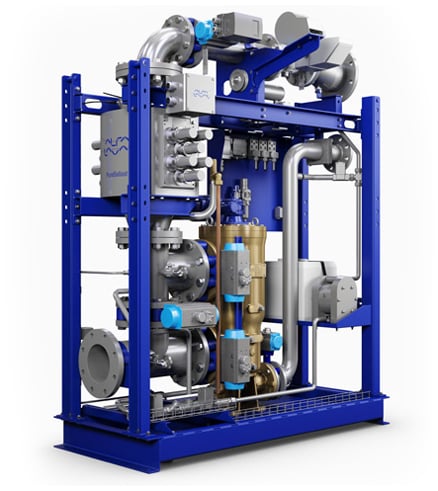

PureBallast 3 Compact

PureBallast 3 Compact는 평형수 유량이 작은 선박을 위한 편리한 솔루션입니다. 설치 면적이 작은 플러그 앤 플레이 모듈에 시스템을 통합했습니다.

스키드 장착형 솔루션

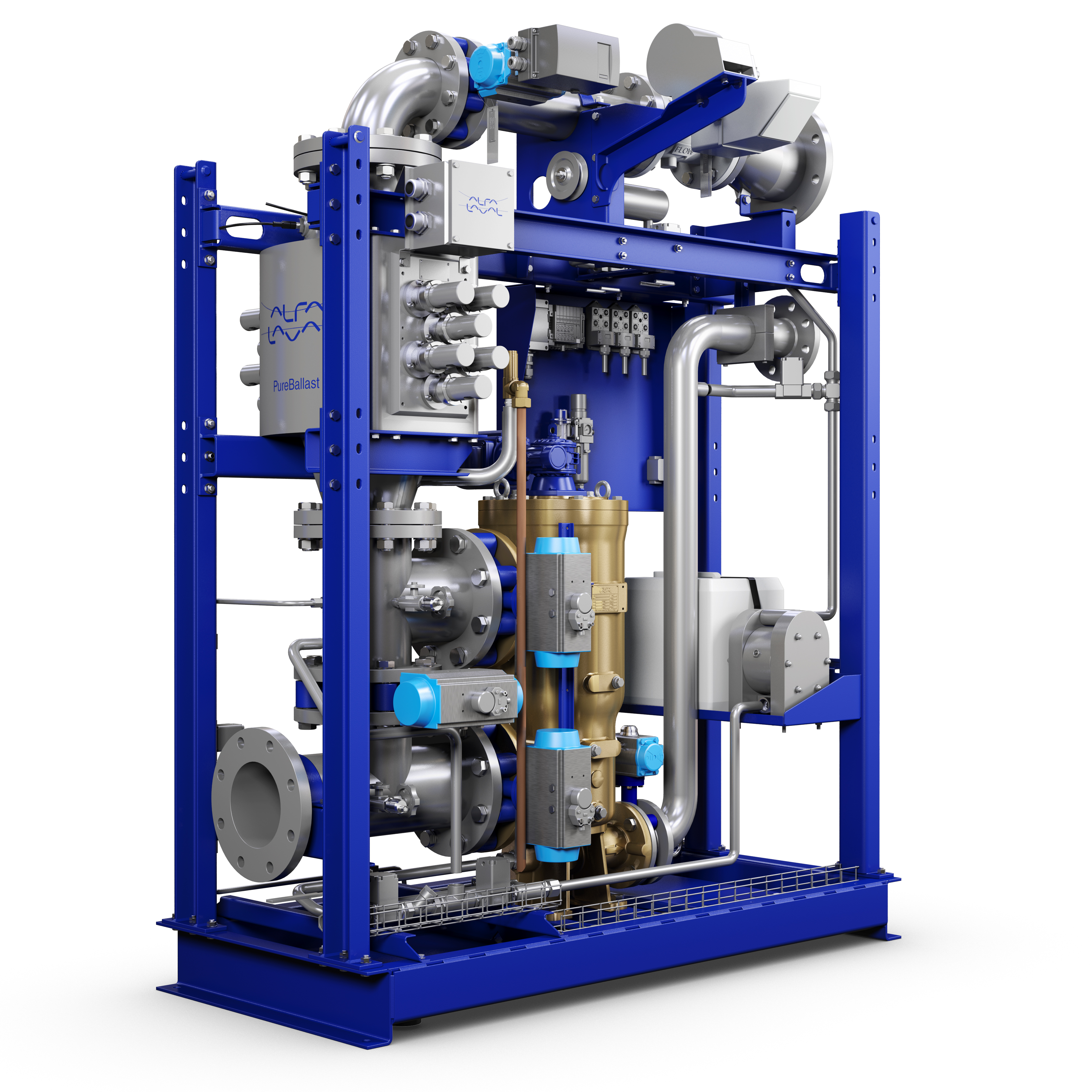

스키드 장착 모듈로 제공 가능한 Alfa Laval PureBallast 3 Compact는 최소한의 배관 작업만 하면 되므로 규모가 작을 뿐 아니라 설치하기 쉽습니다. 스키드는 설치 면적이 최소 수준이며, 간단한 플러그 앤 플레이 결속을 통해 연결됩니다. 32-300m3/H의 유량에 사용할 수 있습니다.

유연하게 배치할 수 있는 전기 캐비닛을 제외하고 모든 구성 요소가 스키드에 통합되어 있습니다. 이 캐비닛은 대형 시스템의 제어 캐비닛과 램프 구동 캐비닛을 조합한 것입니다.

스키드 장착형 PureBallast 3 Compact에 통합되는 구성 요소는 다음과 같습니다.

  • 필터
  • 반응기
  • 소형 CIP(Cleaning-In-Place) 장치
  • UV 반응기에서 최대 30m 떨어진 위치에 유연하게 배치할 수 있는 전기 캐비닛

역류 세척 펌프, 샘플링 포인트, 밸브 패키지 및 원격 제어 패널 등 광범위한 보조 장비가 있어 모든 선박에 통합 가능합니다.


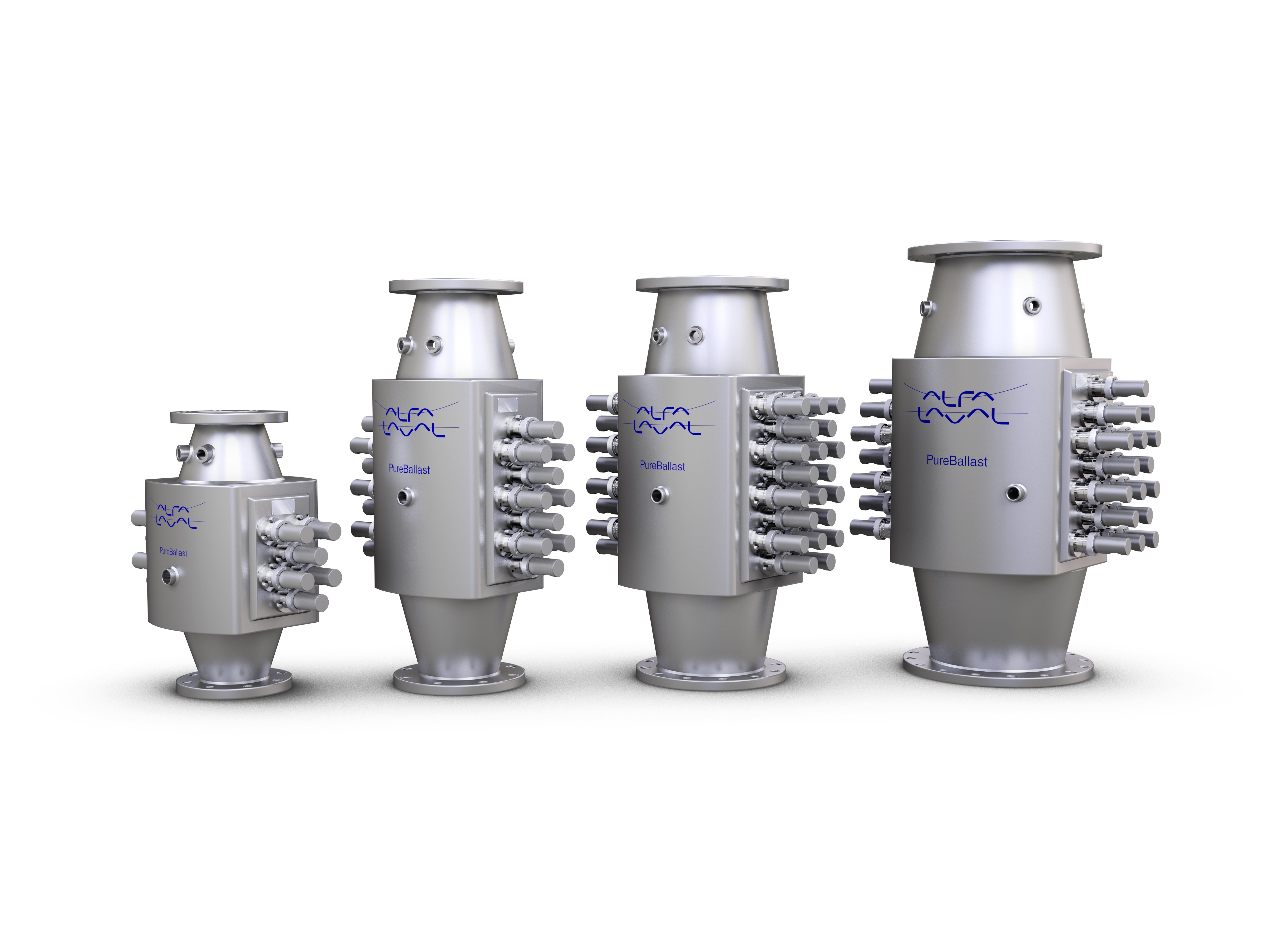

PureBallast 3 Std 및 Ex

1,500m3/h의 반응기 크기로 간소하고 비용 효율적인 시스템 구성이 가능한 PureBallast 3 Std 시스템은 막대한 평형수 유량을 효과적으로 처리합니다. 폭발 가능성이 있는 환경에서는 유조선용 갑판실 옵션이 있는 PureBallast 3 Ex 시스템으로 구성할 수 있습니다.

PureBallast 3 Std의 대규모 유량

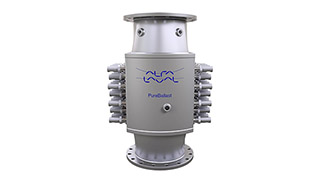

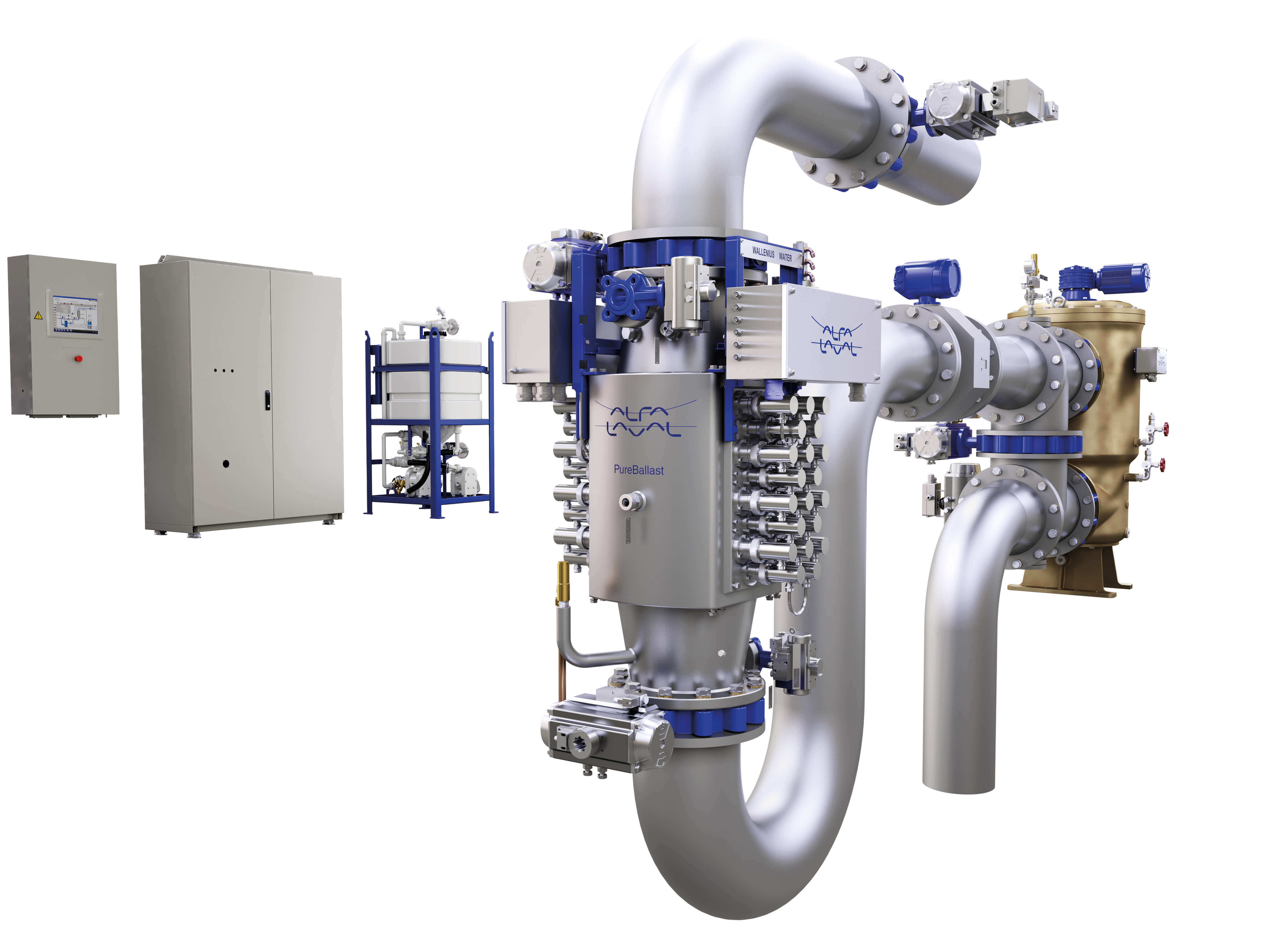

대규모 유량용으로 구성 가능한 PureBallast 3 Std 시스템은 반경 150m 안에 램프 구동 캐비닛을 자유롭게 배치하는 등 설치 매개 변수[의 범위가 가장 넓습니다. 개별 시스템은 250-3,000m3/h의 유량을 처리할 수 있고, 이중 시스템은 최대 6,000m3/h까지 처리 가능합니다. 1,500m3/h의 반응기 크기 덕분에 반응기가 한두 대면 충분하고, 대유량 시스템의 비용과 복잡성이 최소한으로 줄어듭니다.

처리 구성 요소

  • 필터
  • 반응기

지원 구성 요소

최​적의 설계를 위해 유연하게 배치할 수 있는 지원 시스템 등 추가 구성 요소가 있습니다.

  • 램프 구동 캐비닛
  • CIP(Cleaning-In-Place) 장치
  • 제어 캐비닛

PureBallast 3 Ex 시스템도 동일한 처리 및 지원 구성 요소를 사용합니다(아래 참조).

역류 세척 펌프, 샘플링 포인트, 밸브 패키지 및 원격 제어 패널 등 광범위한 보조 장비가 있어 모든 선박에 통합 가능합니다.



Ex system image.jpg

Ex 시스템

대규모 유량과 Ex 설계 구성에 알맞은 PureBallast 3는 250-3,000m3/h에 사용할 수 있으며, 그 이상의 유량은 다중 시스템으로 처리합니다.

PureBallast 3 Ex의 안전성

PureBallast 3 Ex 시스템은 250–3,000m3/h의 유량에 사용할 수 있으며, 이중 시스템의 작동 범위는 최대 6,000m3/h에 달합니다. ATEX와 IECEx, Zone 1, IIC 및 T4에 따른 각종 Ex 구성으로 제공 가능합니다. 해당 반응기로부터 최대 150m 떨어진 위험 구역 외부에 설치할 수 있는 램프 구동 캐비닛 등 유연한 배치로 설계를 간소화했습니다.

PLC를 우회하는 릴레이를 통해 반응기의 온도 및 유량 센서를 연결하는 등 중복되는 안전 장치를 두어 작동 안전성을 높였습니다.

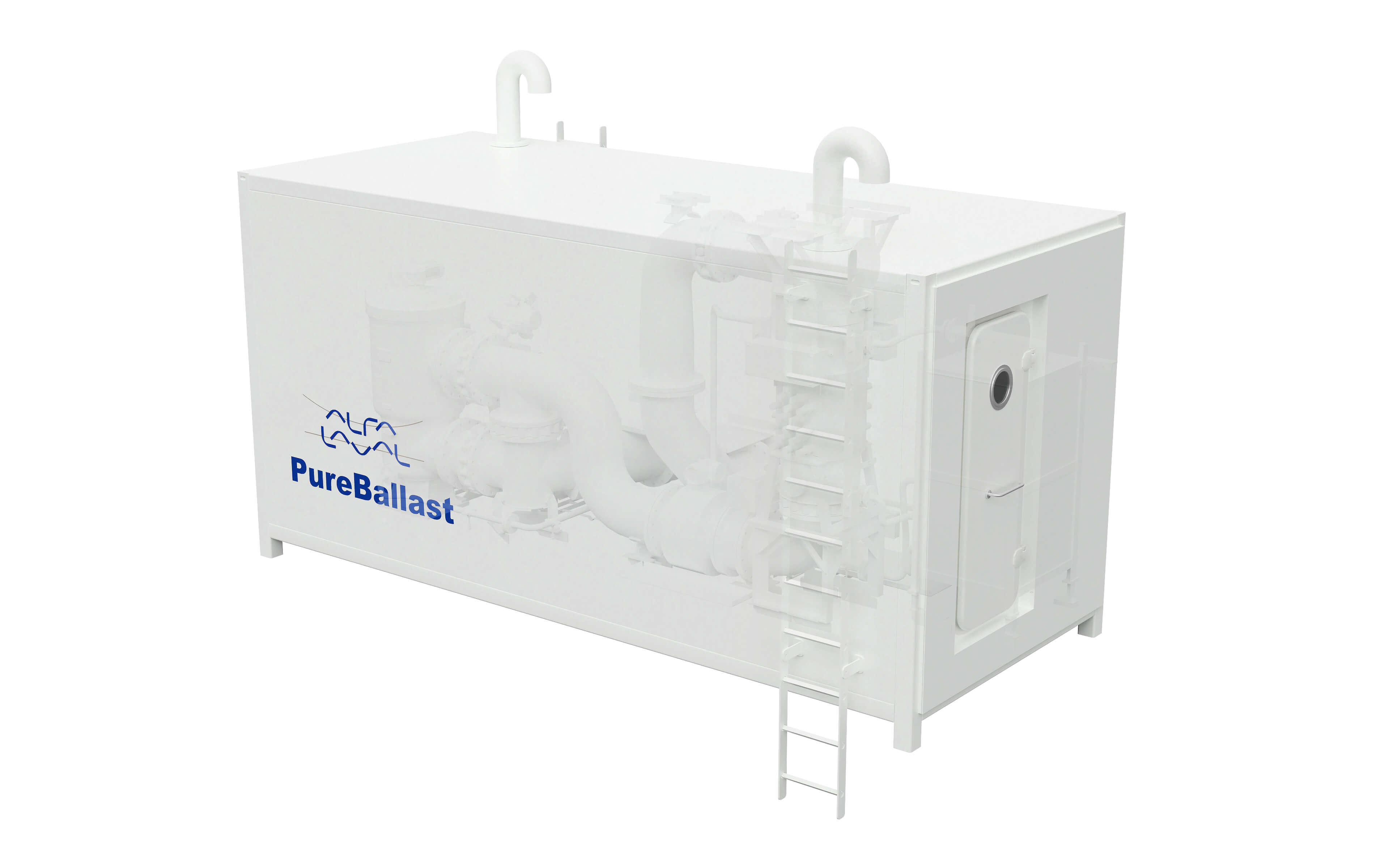

PureBallast 3 Ex용 갑판실

유조선을 위한 갑판실 솔루션

대부분의 유조선에서는 펌프실이 필요 없고 공간을 극대화해 주는 수중 펌프를 사용합니다. 이 펌프 때문에 평형수 처리 시스템을 설치할 내부 공간이 부족한 경우가 많습니다. 이런 이유로 사전 조립된 PureBallast 3 Ex 시스템을 모든 내부 배관까지 완성된 상태로 표준 갑판실에 납품할 수 있도록 만들었습니다.

PureBallast 3 Ex 시스템의 유량 관련 구성 요소(UV 반응기, 필터, CIP 장치)는 갑판실 안에 들어가고, 램프 구동 캐비닛과 제어 캐비닛은 갑판실 외부의 선박 내 안전 구역에 설치됩니다.

PureBallast 3 Std 및 Ex 시스템은 IMO 및 USCG(미국 해안경비대) 형식 승인을 둘 다 받았습니다.

Alfa Laval PureBallast 3 Deckhouse left facing.jpg


작동 순서

 PureBallast 3는 대부분의 상황에서 잠재적 작동 전력의 50%만으로 IMO 규제 수역에서 백그라운드로 작동합니다. 가장 어려운 작동 시나리오에서는 최대 전력으로 높일 수 있습니다.


평형수 주입

PureBallast 3는 완전 자동화된 시스템입니다. 과정이 시작되면 간단한 시동 순서를 거치게 됩니다.

평형수 주입이 시작되어 들어오는 평형수는 먼저 필터 단계를 통과합니다. 이를 통해 크기가 큰 유기물과 입자를 제거하여 처리 수질을 높입니다. 필터 단계는 물이 흐린 연안 해역과 담수 수역에서 작업할 때 이익이 됩니다.

여과된 물은 계속해서 반응기 단계를 거치면서 강화된 UV로 살균된 후 평형수 탱크로 들어갑니다.

평형수 주입이 완료되면 자동 ​CIP(Cleaning-In-Place) 주기에 따라 반응기를 청소합니다. 이 주기는 평형수 주입 직후에 시작되며, 30시간 안에 수행해야 합니다.​ CIP 주기가 시작되면 반응기 단계를 담수로 헹구고, 완료되면 담수를 채웁니다.

평형수 주입이 완료되면 필터 단계에도 담수를 채웁니다.



평형수 배출

평형수 배출 과정은 기본적으로 평형수 주입 과정과 동일합니다. 그러나 이미 여과된 물이므로 평형수 배출에서는 필터 단계를 거치지 않습니다.

평형수 탱크에서 나온 배출 평형수는 이송 중 발생했을 ​수 있는 미생물의 재성장 가능성을 차단하기 위해 반응기 단계를 거칩니다. 이렇게 해서 정해진 한도까지 살균된 평형수는 평형수 배출장의 하천으로 배출됩니다.

평형수의 주입과 배출 모두 CIP를 포함하여 시작 및 종료 순서가 동일합니다.
