Alfa Laval - SB Membrane Sample Valve

SB Membrane Sample Valve

Alfa Laval SB Membrane Sampling Valve는 양조장(및 식품, 유제품 등의 위생 공정)의 탱크 및 배관에서 대량 또는 무균 샘플을 살균 상태에서 채취할 수 있는 편리하고 경제적인 도구입니다. 이 무균 샘플링 밸브는 수확 효모처럼 점도가 높은 제품에 적합하며 오염 위험 최소화, 우수한 정밀도, 탁월한 재현성 및 높은 신뢰성을 보장합니다.

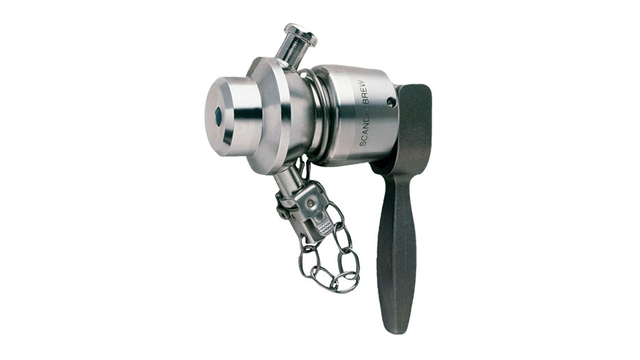

scandi-brew-membrane-sample-valve 640x360

소형 포맷의 안전한 인라인 샘플링

  • 낮은 투자 비용으로 위생 샘플을 확보할 수 있는 무균 및 살균성 보장
  • 표본 오염 위험 없음: 각 표본 전후에 알코올이나 증기로 효과적으로 살균할 수 있도록 설계
  • 유연한 샘플링 방식: 피하 주사 바늘 또는 공압식 버전용 마이크로 포트를 통한 수동 작업 방식 또는 수동 활성화 상태에서 샘플링 가능
  • 신뢰성 - 10바 압력으로 정격
  • 안전한 샘플링 절차

다용도 위생 설계: 스테인레스스틸로 제작된 밸브 몸체는 매끄럽고 빈틈없는 표면을 특징으로 합니다. 용접을 하지 않아 구멍이 생기거나 용접부에 균열이 일어나 세균이 축적될 위험이 없습니다. 이 다기능 위생 밸브는 여러 가지 버전으로 제공되어 광범위한 분야에서 샘플의 신뢰성과 안전성을 보장합니다.

.

기술

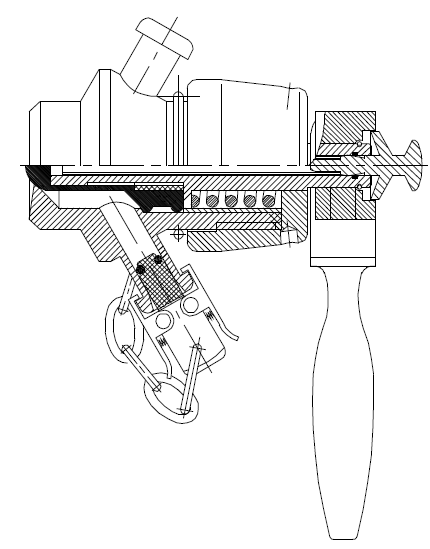

밸브는 밸브 몸체, 액추에이터, 액추에이터의 스템에 배치된 막 씰로 구성되어 있으며, 액추에이터 스템은 신축성 있는 플러그로 작동합니다. 밸브는 알코올 또는 증기를 이용해 살균 조치할 수 있습니다. 막은 제품을 직접적으로 밀봉하여 대표 샘플링을 보장하고 2차 오염을 방지해 반복적인 결과를 안전하게 제공합니다.

이 밸브는 3가지 액추에이터 설계로 제공됩니다.

  • 수동 - 수동 활성화용
  • 수동 + 마이크로 포트 - 수동으로 활성화하거나 샘플 채취를 위해 막을 관통하는 피하 주사 바늘을 사용하여 샘플링합니다.
  • 수동 + 공압 - 밸브가 자동 샘플링을 위해 파이프에 연결되어 있는 경우 수동 또는 공압 활성화용입니다. 그런 다음 밸브에 파이프 출구 연결부가 제공됩니다.

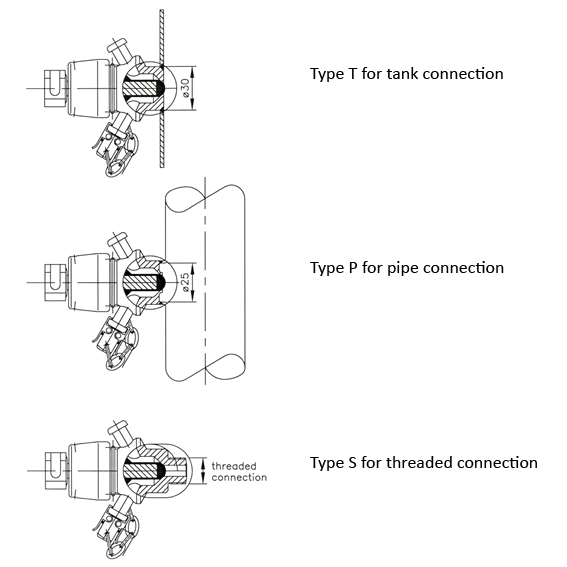

탱크 연결용 T 형

이 밸브는 3가지 장착 설계로 제공됩니다.

.

사용 방법

작동 원리

밸브는 탱크, 파이프, 나사산의 세 가지 연결 유형과 함께 사용할 수 있습니다. 모두 같은 원리로 작동합니다. 밸브를 열기 전에 클로저를 상부 호스 연결부에 배치해야 합니다. 손잡이를 수평 위치로 돌리면 시료가 하부 배출구를 통해 흐르기 시작합니다. 손잡이를 수직 위치로 되돌려 놓으면 밸브가 닫히고 필요한 경우 손잡이를 제거할 수 있습니다. 마이크로 포트가 있는 특수한 유형의 밸브를 사용하여 무균 샘플을 채취할 수 있습니다. 붉은색 뚜껑을 제거하면 중앙 채널을 통해 피하 주사 바늘을 막에 삽입하여 밸브가 닫힌 상태에서 무균 샘플을 채취할 수 있습니다. 샘플링 후 물 또는 알코올로 밸브를 세척하십시오. 밸브는 알코올이나 스팀을 사용하여 살균할 수 있습니다.

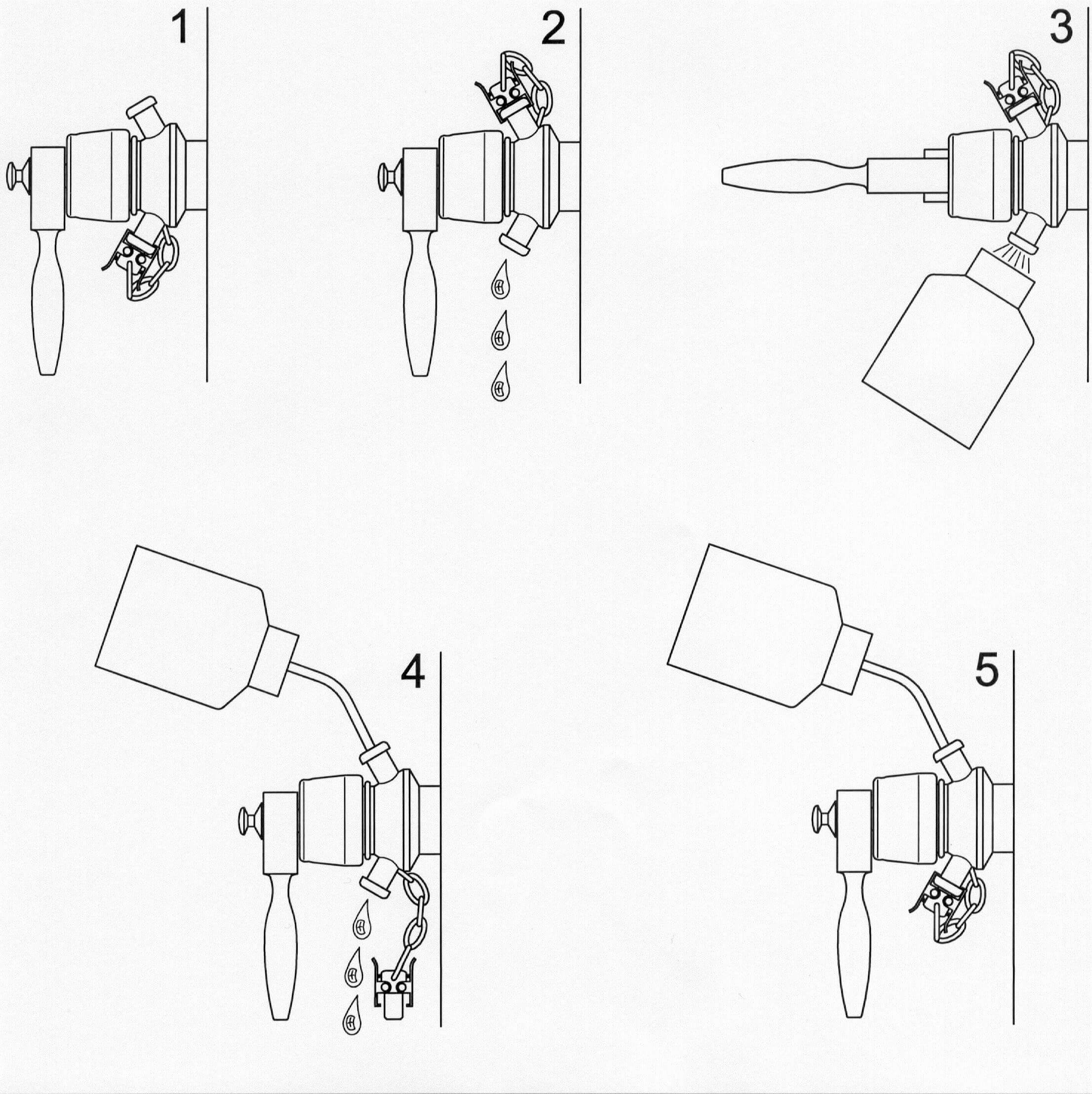

기능 및 세정

1 알코올 밀봉 밸브

2 알코올이 배출되고 밸브는 증기 살균될 수 있습니다.

3 샘플이 채취됩니다.

4 물 또는 알코올을 밸브에 흘려 보내십시오.

5 밸브는 알코올로 밀봉됩니다.

더 알아보기

SB 멤브레인 샘플링 밸브의 효율성, 실용성 및 기술 세부 설명을 더 자세히 알아볼 수 있습니다.

.

광범위한 밸브 중 일부

맞춤 추천

Unique 샘플링 밸브

식품 및 음료, 개인용품 및 바이오의약품 등의 다양한 위생 처리 과정에서 대표 샘플을 채취합니다. 이 안정적인 싱글 및 더블 시트 밸브는 높은 정확성, 탁월한 재현성 및 우수한 신뢰성을 제공합니다.

阿法拉伐卫生级取样阀-Alfa Laval Sanitary Sampling Valve

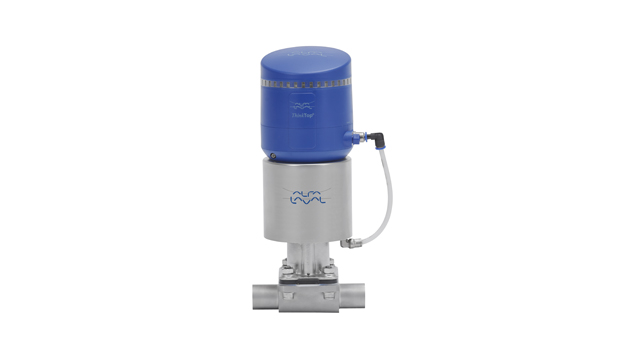

Unique DV-ST UltraPure
