기대 그 이상의 성능

비용 효율적이며 신뢰할 수 있는 Compabloc 용접형 열교환기군에 추가된 Compabloc +는 최대 60 bar 이상의 압력 등 까다로운 작업 환경에서도 사용할 수 있습니다. 고객의 피드백과 요구를 반영한 설계로 최대 60 bar의 압력에서 안전하게 작동할 수 있습니다. 이는 고객과 긴밀히 협력하는 알파라발을 보여주는 사례입니다.

압력이 가중된다면 챔피언을 선택하십시오.

  • 넓은 범위의 까다로운 공정 작업에서 탁월한 지속 가능성 발휘.
  • 시장에서 유일하게 완전 밀폐형 흑연 가스켓을 갖춘 설계에 힘입은 궁극의 신뢰성.
  • 고압 조건에서 열 회수 가능성이 증가하여 병목 현상 해소.
  • 원래 열 성능 유지를 위한 완전히 청소 가능한 설계로 오염 최소화에 최적화되어 있음.
  • 동등한 Compabloc 모델과 동일한 작은 설치 공간으로 간단하고 비용 효율적인 설치 가능.

알파라발 Compabloc은 지속 가능한 열 전달 성능을 제공하는 것과 관련해 오랫동안 시장에서 모두가 인정하는 챔피언이었습니다. Compabloc+는 Compabloc 설계의 검증된 모든 장점을 받아들여 이를 새로운 혁신 기술과 결합함으로써 훨씬 더 높은 설계 압력으로 작업을 지원합니다. 그 비결은 알파라발의 혁신적인 밀봉 개념인 +Seal입니다. 기존의 평판형 가스켓 설계와 달리 +Seal은 블록형 열교환기에 최초의 완전 밀폐형 그래파이트 가스켓을 도입하였습니다. 이를 통해 60 bar의 높은 압력에서 매질이 누출되는 위험을 방지하는 동시에 과도한 조임과 크리핑을 방지하여 유지 보수를 단순화합니다.

.

업계 전문가와 상담하십시오.

Compabloc+로 얻을 수 있는 이점과 알파라발의 지원으로 운영을 개선하는 방법에 대해 기꺼이 말씀을 나누고자 합니다.

.

Alfa Laval Compabloc +Seal

+Seal



압력을 받는 가운데서도 신뢰할 수 있는 장기적 성능

혁신적인 실링 개념으로 설계된 Compabloc+에는 완전 밀폐형 흑연 가스켓이 포함되어 있습니다. 이를 통해 과도한 조임 및 크리핑이 방지되어 유지 보수가 쉬워지며, 이와 동시에 최대 60 bar의 압력에서 매질 누출 위험 없이 안전한 작동이 보장됩니다.

.

Alfa Laval 전문가 소개

Compabloc+란 무엇입니까?

왜 기존 열교환기에서 새로운 방식으로 전환해야 합니까?

Compabloc+의 차이점은 무엇입니까?

알파라발은 어떻게 서비스를 단순화합니까?

더 알아보기

수소 처리 및 수소 탈황

자동차 연료와 관련해 변화하는 황 규정을 충족하기 위해 갈수록 더 많은 정유 공장이 나프타 수소 탈황 장치로 전환하고 있습니다. 기존에는 Shell and tube 열교환기를 사용해 이 에너지 집약적 공정에서 발생하는 열을 회수하였습니다.

전체를 포괄하는 Compabloc 범위

Compabloc은 기존 Shell-and-tube 열교환기 솔루션보다 열 효율이 3배에서 5배나 높고, 더 컴팩트한 디자인 덕분에 설치 및 서비스가 훨씬 간편합니다. 레이저 용접 구조로 되어 있어 활동적인 매질을 사용하는 고압, 고온 환경의 작업에서 탁월한 신뢰성을 발휘합니다.

알파라발 Compabloc을 위한 서비스

Compabloc+를 최상의 상태로 유지하는 방법에 관한 유용한 팁과 알파라발이 제공하는 다양한 서비스를 확인하십시오.

.

작동 원리

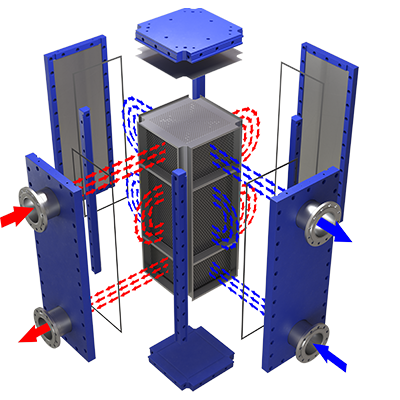

Compabloc - Exploded view

모든 Compabloc의 중심부에는 스테인리스 스틸 또는 기타 부식 방지 소재의 골판지형 열 전달판이 교대로 레이저 용접되어 채널을 이루며 쌓여 있습니다.

양 채널을 통해 고온 스트림과 저온 스트림이 흐릅니다. 골판지형 열 전달판이 강한 난류를 만들어내면서 비슷한 shell-and-tube 열교환기보다 50-80% 작은 열 전달 면적으로 훨씬 더 높은 열 전달 효율을 달성합니다. 이 유동 난류는 오염물의 축적도 줄여 줍니다. Compabloc은 독특한 판형 설계 덕분에 열교환기 내부에 사각 지대가 없습니다.

Compabloc의 두 흐름은 배플을 사용하여 싱글패스 또는 멀티패스로 구성할 수 있습니다. 고온 측과 저온 측의 통과 횟수를 따로 선택할 수 있기 때문에 양쪽의 유속이 크게 다르더라도 열 전달을 최적화​하는 것이 가능합니다. 이러한 특성 때문에 Compabloc 은 언제나 필요한 작업에 맞게 정확히 최적화할 수 있습니다. 완전 진공 상태를 견디도록 만들어진 이 배플은 향후 설계 조건의 변화에 따라 다시 배치할 수 있습니다.

Compabloc 장치에는 역류가 있으며 장치 한 대 안에서 온도 교차 프로그램으로 작동할 수 있습니다. 이 경우 온도 차이는 최소 3°C(5.4°F)에 달하여 에너지 회수율이 극대화됩니다. Compabloc 은 크기가 작고 무게가 가볍기 때문에 증류탑 상단에 설치하거나 지지 구조물에 달아 매는 등 어디에나 설치가 가능합니다.

Compabloc - 싱글 패스 콘덴서

Compabloc - 투패스 콘덴서

Compabloc 액체-액체

Compabloc 재가열기
