AL-mem

표준 알파라발 ALMEM-UF는 식품, 제약 및 생명 공학 산업에서 널리 사용되는 자동 연속 막 여과 시스템입니다. 횡류 한외여과를 사용하여 제품을 효과적으로 농축하며 유연하고 사용하기 쉬운 디자인은 최소한의 보유 부피로 특정 요구에 맞게 다양한 농도 요구 사항을 지원합니다.

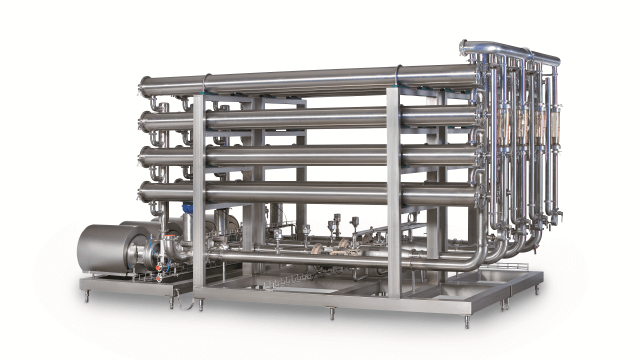

Alfa Laval ALMEM-UF filtration system

효과적인 제품 농축 및 정제를 위한 입증된 막 여과 시스템

  • 사전 조립된 구성 요소 및 사전 제작된 배관을 통한 비용 효율적이고 즉시 작동 가능한 표준 설계
  • 유연한 자동 제어로 지속적인 제품 농축
  • 신뢰성 있고 사용하기 쉬우며 유지 보수가 쉬운 작동 – CIP 절차를 포함한 시스템 및 프로세스 제어 및 모니터링을 위한 PLC
  • 작동 효율성 – 나선형 막, 펌프, 밸브 및 예비 부품을 포함한 주요 구성 요소는 알파라발에서 제조
  • 위생 규정 준수 설계 - 제품이나 세정액과 접촉하는 모든 배관 및 장비는 AISI 316L 스테인리스 스틸
알파라발은 전 세계에 2,500개가 넘는 설치로 막 기술을 가진 많은 회사를 지원했습니다. 고 에너지, 기존 방식에서 전환하거나 기존의 한외여과 시스템을 최적화하려는 경우, 업계의 노하우와 글로벌 네트워크를 통해 비즈니스 요구를 충족시키는 완벽한 솔루션을 찾을 수 있습니다.
.
.
Blood processing 640x360

응용 분야

  • 추가 증발 전에 단백질, 검 및 기타 공급물 농축.
  • 동물성 혈장, 젤라틴, 난백, 펙틴 및 카라기난 가공.
  • 효소, 효모 추출물 및 아미노산의 회수, 정제 및/또는 농축.
  • 자연적인 색의 생성 및 폐기물 스트림에서 단백질 회수.
Gelatine extraction 640x360
.
.

다양한 알파라발 한외여과 막:

UF-pHt™ 막

UF-pHt branded feature logo.png넓은 pH 허용 오차로 고온 저항 충족

특수 폴리프로필렌 용지로 제작된 이러한 막은 광범위한 pH 수준과 고온에서 사용할 수 있습니다. 따라서 공정 유연성과 막 여과 시스템의 위생을 향상시키는 데 도움이 됩니다.

UF 나선형 막

알파라발의 UF 나선형 막은 최적의 세척 조건을 제공하는 위생적인 완전 맞춤 설계에서 폴리프로필렌 또는 폴리에스테르 지지 재료의 독특한 구성을 기반으로 합니다.

ALMEM-UF 시스템의 모든 막은 알파라발에서 생산하므로 막 교체 및 서비스의 경우 언제든지 당사에 문의하시면 됩니다.

사용 방법

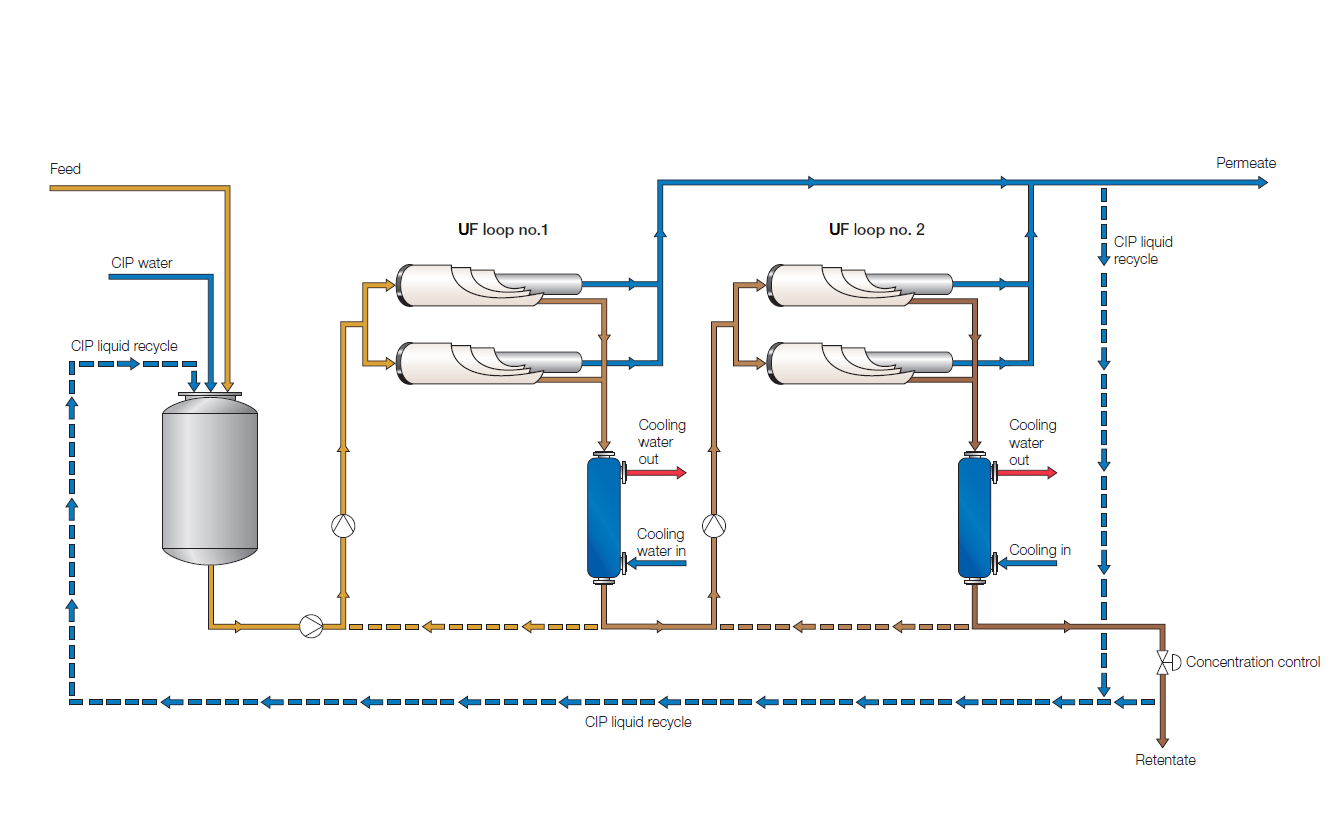

Overview of system layout UF

한외여과 시스템은 어떻게 작동합니까?

막 루프

한외 여과(UF) 공정나선형 막은 물과 기타 저분자 물질을 제거하여 액체의 부피를 줄입니다. 제품은 레벨 제어 밸브에 의해 공급 탱크 시스템으로 유입되고 직렬로 연결된 여러 멤브레인 여과 단계 (루프)로 펌핑됩니다. 각 한외여과 루프는 알파라발 나선형 막이 포함된 여러 개의 하우징으로 구성됩니다. 막은 염과 물이 투과물 스트림(단백질, 검 등을 거부)으로 통과하도록 합니다. 공급물 제품의 농도는 루프 순서를 통과함에 따라 증가합니다.

실제 공정 온도는 처리 중인 공급물 제품과 관련이 있습니다. 전형적인 온도는 5° ~ 90°C(41° ~ 194°F)의 범위에 있습니다.

펌프 및 냉각 시스템

각 루프에는 시스템의 전체 용량을 고려하여 오염을 최소화하기 위해 막에 적절한 교차 흐름을 제공하는 재순환 펌프 시스템이 있습니다. 이 장치에는 펌프에서 발생하는 열을 제거하기 위한 냉각 시스템도 포함되어 있습니다. 펌프의 주파수 드라이버는 에너지 소비를 낮게 유지합니다.

탱크 시스템

루프로부터 수집된 투과액은 투과액 탱크 시스템으로 유입되어, 배수 시스템을 통해 재활용 또는 폐기를 위해 상류 또는 하류로 배출됩니다.

유량 제어

잔류물 유량 출력은 일반적으로 원하는 제품 농도 또는 부피 감소를 얻기 위해 유량비 시스템(VCF 값) 또는 선택적 굴절계/밀도 인라인 기기에 의해 제어됩니다.

제어 시스템

ALMEM-UF 시스템은 완전 자동입니다. 사용하기 쉬운 MemProC® 제어 시스템은 안전하고 신뢰할 수 있는 작동을 보장하며 다양한 생산, 세척, 소독 및 물 재순환 작동을 선택할 수 있는 별도의 모드를 갖추고 있으며 필요한 모든 하위 시퀀스를 갖추고 있습니다.

제품 변위 및 CIP

사이클이 완료되면 제품을 물로 대체하여 제품을 최대한 회수할 수 있습니다. 변위 시퀀스는 막 표면상의 임의의 제품 잔류물을 제거하기 위한 수세식 스템으로 이어집니다. 마지막으로 CIP 시퀀스는 막과 루프를 청소합니다.
