Quench water coolers

Improve compressor capacity and reduce cooling water usage

압축기 스테이지의 용량은 유입 가스의 온도에 선형적으로 의존합니다. 온도가 낮을수록 가스량은 작아지고 압축기 용량은 높아집니다.

이는 quench tower를 나가는 가스의 온도가 가능한 낮아야 함을 의미합니다. 두 번째 냉각수 냉각기의 냉각 개선은 이를 달성하는 간단한 방법입니다. 콤팩트 열교환기를 위해 이 위치에서 기존 쉘-튜브를 교체하면 냉각수 공급에 제한이 없는 경우 냉각이 크게 증가합니다.

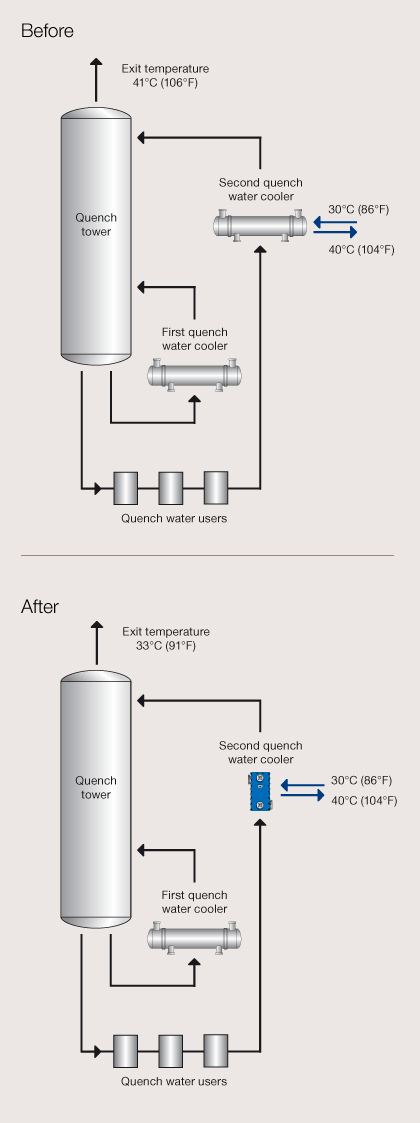

Example – second quench water cooler

2 차 담금질 물 냉각기로 작동하는 쉘-튜브는 30 ° C (86 ° F) 온도의 냉각수를 사용하여 담금질 물을 51 ° C (124 ° F)에서 41 ° C (106 ° F)까지 냉각합니다. 동일한 냉각수 온도에서 Alfa Laval Compabloc은 담금질 물을 8 ° C (15 ° F) – 33 ° C (91 ° F)까지 더 냉각시킵니다.

이는 급냉탑을 빠져 나가는 가스의 부피를 2.5 % 감소시켜 제 1 압축기 단계에서 용량을 2.5 % 증가시킵니다.

Improved heat integration

열을 식히는 대신 열을 사용하는 것이 좋습니다. 냉각수 사용과 관련된 병목 현상을 해결하는 매우 효과적인 방법이 될 수 있습니다.

위의 예는 냉각수 유량 또는 복귀 온도에 제한이 없다고 가정합니다. 그렇지 않은 경우 담금질 물 열을 사용하는 위치에서 열 회수를 개선하여 문제를 해결할 수 있습니다.

급 냉탑의 열은 다양한 예열 위치를 포함하여 에틸렌 공장 전체에서 사용됩니다. 이 위치에서보다 효율적인 열교환기를 사용하면 더 많은 열을 재사용 할 수 있어 복귀 온도가 낮아집니다.

이는 급랭-물 열을 사용하는 위치에서 열교환기가 더 잘 이루어짐으로써 급랭 물 냉각기에서 냉각수의 필요성이 줄어든다는 것을 의미합니다.

보다 효율적인 열교환기를 제 2 급랭식 워터 쿨러로 사용하면 급랭 탑의 출구 온도를 낮추어 첫 번째 압축기 스테이지의 용량을 증가시킬 수 있습니다.
