새로운 표준의 요구, 새로운 문제의 해결

Alfa Laval 산업용 라인 - 신제품

Alfa Laval의 차세대 판형 열교환기로 효율과 지속 가능성을 높이세요.

Alfa Laval의 차세대 T25, T10 그리고 현재의 T6 가스켓 플레이트 열교환기는 산업용 난방 및 냉각 분야의 새로운 문제를 해결하기 위한 독창적이며 혁신적인 기술을 특징으로 합니다.

T10을 소개합니다.

Alfa Laval의 M10은 시장에서 가장 다재다능한 가스켓 판형 열교환기입니다. 광범위한 분야에서 높은 열교환 성능을 발휘할 수 있는 이 모델은 에너지 효율성과 지속 가능성에 대한 글로벌 표준이 되고 있습니다. 하지만 단순히 표준을 제시하는 것은 충분하지 않습니다. 그것이 바로 M10에 이어서 새로운 문제를 해결하는 T10을 내놓은 이유입니다.

혁명적인 신형 플레이트 설계가 적용된 T10은 압력 강하의 효율성 상쇄를 제거합니다. 개선된 설계를 통해서 균일하지 않은 유량 문제를 해결하고 고객사 공정의 특정 위치에 따라 열교환기의 성능을 최적화할 수 있습니다.

그 결과 효율성은 최대 30% 높아지고 오염은 저감되면서 안정적으로 비용 효율적인 성능을 발휘할 수 있습니다. 그리고 그것은 시작에 불과합니다.

적용 분야가 무엇이든 상관없이 T10의 진정한 지속 가능성과 에너지 절약을 위한 설계는 환경적 요건을 충족할 수 있는 가능성을 높입니다. 또한 새로운 플레이트 개념은 더 작은 설치 면적과 줄어든 유지보수 필요성 때문에 총 소유 비용을 낮출 수 있습니다.

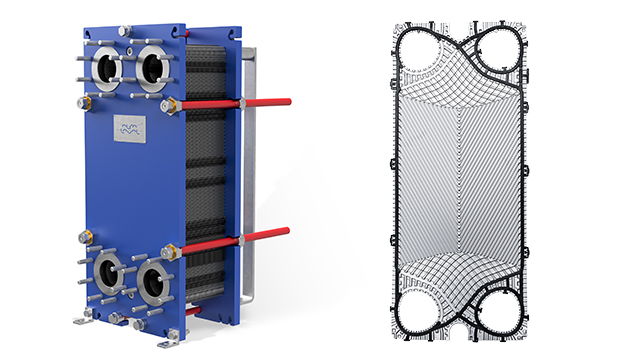

T10 product



문제를 해결하는 플레이트 개념

신제품 T10 플레이트는 보다 효율적인 열교환 및 수월한 정비를 가능케 하는 Alfa Laval 의 특허 기술을 바탕으로 합니다.

FlexFlow 플레이트 설계는 매체가 균일하지 않은 유체 또는 열적 요건이 있는 공정을 위한 새로운 가능성을 제공합니다. 이 설계의 비대칭 패턴은 단 두 개의 플레이트를 사용해서 10가지의 서로 다른 채널을 만드는 것이 가능하게 합니다. 따라서 T10 장비는 특정 위치에서 그 열적 성능을 최적화할 수 있기 때문에 강압률은 낮추고 열적 효율은 높일 수 있습니다.

SteerLock 플레이트 정렬은 장비를 대칭 또는 비대칭 채널 형상으로 조립하는 것을 가능하게 합니다. SteerLock은 플레이트를 완벽한 정렬 상태로 유지함으로써 장비의 누설 또는 손상을 방지합니다. 또한 정비 중 플레이트 취급이 더 쉬워집니다.

설치 공간이 작은 장비

콤팩트 프레임을 사용하여 작은 설치 면적에서도 더 많은 용량을 처리할 수 있습니다. 스마트 가이드 바는 프레임 내에 최대수의 플레이트 또는 카세트를 설치할 수 있도록 하는 동시에 정비 공간 요건을 최소화합니다. 이 설계를 통해서 더 신속하고 안전한 정비가 가능한 한편 가동 중단 시간은 최소화되고 정비 비용도 절감됩니다.



장기적인 에너지 절약을 위한 기술 문서

본 기술 문서는 새로운 열교환기가 산업용 난방 및 냉방 분야에서 전반적인 에너지 절약에 기여할 수 있는 다양한 방법을 개괄적으로 제시합니다. 새로운 장비를 설치하든, 기존 열교환기를 업그레이드하든 아니면 용량 증대 가능성을 검토하든 본 문서의 정보는 유용하게 활용될 수 있습니다.

새로운 표준을 설정하는 특징

광범위한 응용 분야와 위치에서 열적 성능과 지속 가능성이라는 점에서 T10이 모든 새로운 문제를 해결할 수 있도록 하는 차세대 기능에 대해서 더 알아보십시오.

FlexFlowTM 플레이트 설계

열 효율 증대 그리고 압력 강하 활용 최적화.



오프셋 가스켓 그루브

열 교환효율 극대화를 위한 플레이트 활용 보장



CurveFlow™

CurveFlowTM 디스트리뷰션 영역

유량은 증대하고 오염은 최소화



OmegaPortTM 비구형 포트 홀

매체 유량 및 열 효율 증대

SteerLockTM 플레이트 정렬

안정적인 플레이트 배열과 대형 장비의 간편한 정비 보장.



ClipGripTM 가스켓 정렬

완벽한 씰링과 안전한 유지보수 보장



CompactFrame™

콤팩트 프레임

유량은 증대하고 오염은 최소화



Alfa Laval T25 소개

차세대 T25는 2개 플래이트 형상을 통해서 에너지 효율성을 높이고 환경에 대한 영향을 최소화합니다. T25-B는 다음과 같이 최고의 온도 근접성이 필요한 고압 장비를 위해서 특별히 설계되었습니다.

  • 일반적인 HVAC 냉방 장비와 데이터 센터 냉방
  • 지역 냉방 네트워크의 에너지 분배 시설
  • 고층 빌딩 또는 지역 난방 네트워크의 압력 차단기



Alfa Laval T25-P는 장비가 거친 조건에서 안정적으로 작동해야 하는 산업용 공정을 위한 견고하고 유연한 열 교환 솔루션을 제공합니다. 몇 가지 예는 다음과 같습니다.

  • 열 회수 및 amine interchanger
  • 집중 정비 장비 및 원유 가열기
  • 해상 원유 수분제거와 같이 신뢰도가 중요한 공정



모든 Alfa Laval T25 장비는 다음과 같은 차세대 기술을 갖추고 있습니다.

  • OmegaPort™ 비구형 포트는 구형 포트 설계에 비해서 최대 25%까지 강압률을 낮춤으로써 펌프 에너지 소모를 줄여서 결국 전체 운영비를 낮춥니다.
  • CurveFlow™ 디스트리뷰션 영역은 작은 면적에서 탁월한 매체 흐름을 보장함으로써 플레이트에서 열 교환을 위한 더 많은 면적이 확보될 수 있도록 합니다. 이를 통해서 플레이트 팩을 더 작게 할 수 있으며 이는 중량, 설치 면적 그리고 유지보수 비용이 줄어든다는 것을 뜻합니다.
  • PowerArc™ 플레이트 패턴 디바이더는 조립 및 운전 중 플레이트 안정성을 높임으로써 더 얇은 플레이트를 사용할 수 있도록 합니다. 이를 통해서 더 높은 열 효율을 달성하고 낮은 중량이 가능하게 되기 때문에 환경에 대한 지속 가능성이 높아지게 됩니다.

새로운 효율성 표준으로 업그레이드

현재 T25 또는 T10(MX25와 M10)의 이전 모델을 사용하고 있는 기업들은 전체 장비를 교체하지 않고도 열 효율을 높일 수 있습니다. 차세대 플레이트 패키지로의 업그레이드를 통해서 모든 이점을 누리세요. 새로운 효율성 플레이트 팩은 에너지 비용을 절감할 수 있을 뿐만 아니라 오염 위험을 최소화하고 성능을 높이며 정비 횟수는 낮춥니다. 제품 수명 동안 유지보수 비용을 낮추는 탁월한 방법

오늘 문의하셔서 자세한 업그레이드 방법에 대해서 알아보십시오.

열 교환기에 대한 새로운 표준을 요구하다.

옵션에 대한 더 자세한 정보를 원하거나 어떤 가스켓 판형 열교환기가 귀사의 용도에 가장 적합한지 전문가의 의견을 듣고자 할 경우 당사로 문의해 주십시오.

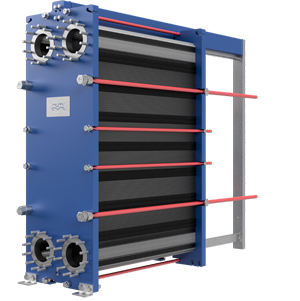

Alfa Laval T25

HVAC 장비의 경우 당사는 AHRI 성능 인증 열교환기를 제공합니다.

AHRI certified logo







Alfa Laval AlfaQ 제품군은 미국냉동공조협회(AHRI) 액상열교환기(LLHE) 인증 프로그램에 따른 인증을 통해서 열 성능이 표시된 제원에 준함을 보증합니다. Alfa Laval의 차세대 기능들은 AlfaQ 제품군에 속한 적합한 크기와 구성의 모델에 적용되어 있습니다. 이 제품군에 대한 더 자세한 정보는 다음 사이트에서 확인할 수 있습니다. www.alfalaval.com/AHRI.
